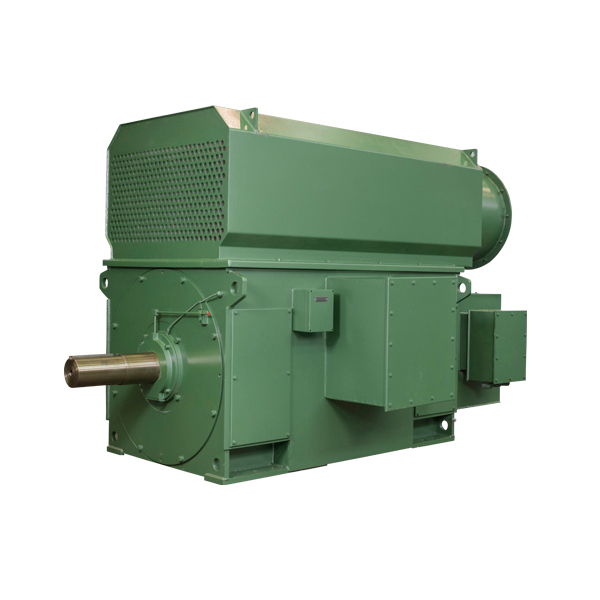

YRKK 绕线式异步电动机 概述
YRKK系列6kV中型高压绕线转子三相异步电动机(中心高355-1000)是我公司采用国内外先进技术、结合我公司生产高压电动机的实践经验而建立的优化系列产品，是JR老系列高压电动机的更新换代产品。
本系列产品用料考究，制造精良， 具有力能指标高，噪音及振动小，可靠性高，使用安装、维修方便等优点。
本系列电动机的功率等级、安装尺寸、电气性能均符合GB/T4772.1-2-1999《旋转电机尺寸和输出功率等级》、GB755-2000《旋转电机定额与性能》标准及JB/T10314.2-2002《YRKK、YRKK-W系列高压绕线转子三相异步电动机技术条件》标准。GB/T 13957-2008《大型三相异步电动机基本系列技术条件》。
本系列电动机的各部分机械尺寸、公差符合国家标准GB/T1800-GB/T1804《极限与配合》和国际标准化委员会ISO标准。
本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护分级(IP代码)》为IP44；如果用户要求其他防护等级如IP54等可另行协商。
本系列电动机的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机冷却方法》的标准为IC611，如果用户要求其他冷却方法可另外协商。
本系列电动机基本安装方法为卧式带底脚(IMB3) 结构，符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。
YRKK 绕线式异步电动机 结构说明
电动机采用箱式结构。机座用钢板焊成的箱型结构，重量轻， 刚度好。机座两侧面及顶部均有防护罩及盖板，拆下防护罩或盖板后可以观察和触及电动机的内部，便利电动机的维护和修理。
YRKK系列基本防护等级为IP44；在电机顶部安装有空/空冷却器。
定子采用滑入式外装压结构。定子绕组采用F级少胶绝缘材料，端部有可靠的固定及绑扎， 并采用真空压力浸渍无溶剂漆工艺(VPI)处理， 因此电动机的绝缘性能优良可靠， 机械强度好， 防潮性能强。
轴承有滚动轴承和滑动轴承两种形式，按电动机功率大小及转速而定。其基本形式的防护等级为IP44， 如电动机具有较高的防护等级时， 轴承的防护等级也随之提高。
电动机有一个圆柱型轴伸，机座号355-500采用平键联结，机座号560-630采用切向键联结，也可根据用户需要制造。
主出线盒为IP54防护等级，一般装于电动机右侧(面对电机轴伸端看)。也可按订货要求装于电动机左侧，主出线盒内、外均有单独的接地端子。
YRKK 绕线式异步电动机 用途
电动机可用于驱动各种通用机械如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备、在矿山、机械、冶金、石油、化工、协议，作为电机特殊设计的依据， 以确保电动机的可靠运行。
YRKK 绕线式异步电动机 技术数据
YRKK系列6kV三相异步电动机技术数据(保证值) 见表
| 型号 | 额定功率 (kW) | 额定 电流 (A) | 同步转速 (rmin) | 效率 (%) | 功率 因数 cosφ | 最大转矩额定转矩 Mmax/Mn |
| YRKK355-4 | 185 | 23.3 | 1500 | 92.0 | 0.83 | 1.8 |
| YRNK355-4 | 200 | 25.1 | 1500 | 92.2 | 0.83 | 1.8 |
| YRKK355-4 | 220 | 27.6 | 1500 | 92.4 | 0.83 | 1.8 |
| YRNK400-4 | 250 | 30.9 | 1500 | 92.7 | 0.84 | 1.8 |
| YRKK400-4 | 280 | 34.6 | 1500 | 92.8 | 0.84 | 1.8 |
| YRKK400-4 | 315 | 38.8 | 1500 | 92.9 | 0.84 | 1.8 |
| YRKK400-4 | 355 | 43.7 | 1500 | 93.0 | 0.84 | 1.8 |
| YRKK400-4 | 400 | 49.2 | 1500 | 93.2 | 0.84 | 1.8 |
| YRKK450-4 | 450 | 54.5 | 1500 | 93.4 | 0.85 | 1.8 |
| YRKK450-4 | 500 | 60.5 | 1500 | 93.6 | 0.85 | 1.8 |
| YRKK450-4 | 560 | 67.5 | 1500 | 93.9 | 0.85 | 1.8 |
| YRKK450-4 | 630 | 75.7 | 1500 | 94.2 | 0.85 | 1.8 |
| YRKK500-4 | 710 | 84.2 | 1500 | 94.3 | 0.86 | 1.8 |
| YRKK500-4 | 800 | 94.8 | 1500 | 94.4 | 0.86 | 1.8 |
| YRKK500-4 | 900 | 106.6 | 1500 | 94.5 | 0.86 | 1.8 |
| YRKK500-4 | 1000 | 118.3 | 1500 | 94.6 | 0.86 | 1.8 |
| YRKK560-4 | 1120 | 130.8 | 1500 | 94.7 | 0.87 | 1.8 |
| YRKK560-4 | 1250 | 145.8 | 1500 | 94.8 | 0.87 | 1.8 |
| YRKK560-4 | 1400 | 163.2 | 1500 | 94.9 | 0.87 | 1.8 |
| YRKK630-4 | 1600 | 186.3 | 1500 | 95.0 | 0.87 | 1.8 |
| YRKK630-4 | 1800 | 209.4 | 1500 | 95.1 | 0.87 | 1.8 |
| YRKK630-4 | 2000 | 232.4 | 1500 | 95.2 | 0.87 | 1.8 |
| YRKK400-6 | 185 | 23.6 | 1000 | 91.9 | 0.82 | 1.8 |
| YRKK400-6 | 200 | 25.5 | 1000 | 92.1 | 0.82 | 1.8 |
| YRKK400-6 | 220 | 28.0 | 1000 | 92.3 | 0.82 | 1.8 |
| YRKK400-6 | 250 | 31.7 | 1000 | 92.5 | 0.82 | 1.8 |
| YRKK400-6 | 280 | 35.5 | 1000 | 92.6 | 0.82 | 1.8 |
| YRKK450-6 | 315 | 39.4 | 1000 | 92.8 | 0.83 | 1.8 |
| YRKK450-6 | 355 | 44.3 | 1000 | 93.0 | 0.83 | 1.8 |
| YRNK450-6 | 400 | 49.7 | 1000 | 93.3 | 0.83 | 1.8 |
| YRNK450-6 | 450 | 55.9 | 1000 | 93.4 | 0.83 | 1.8 |
| YRKK500-6 | 500 | 61.2 | 1000 | 93.6 | 0.84 | 1.8 |
| YRKK500-6 | 560 | 68.4 | 1000 | 93.8 | 0.84 | 1.8 |
| YRKK500-6 | 630 | 76.7 | 1000 | 94.1 | 0.84 | 1.8 |
| YRKK500-6 | 710 | 86.3 | 1000 | 94.3 | 0.84 | 1.8 |
| YRKK560-6 | 800 | 95.8 | 1000 | 94.5 | 0.85 | 1.8 |
| YRKK560-6 | 900 | 107.7 | 1000 | 94.6 | 0.85 | 1.8 |
| YRKK560-6 | 1000 | 119.4 | 1000 | 94.8 | 0.85 | 1.8 |
| YRKK630-6 | 1120 | 133.6 | 1000 | 94.9 | 0.85 | 1.8 |
| YRKK630-6 | 1250 | 149.0 | 1000 | 95.0 | 0.85 | 1.8 |
| YRKK630-6 | 1400 | 166.7 | 1000 | 95.1 | 0.85 | 1.8 |
| YRKK400-8 | 185 | 24.9 | 750 | 91.8 | 0.78 | 1.8 |
| YRKK400-8 | 200 | 26.8 | 750 | 92.0 | 0.78 | 1.8 |
| YRKK450-8 | 220 | 29.1 | 750 | 92.2 | 0.79 | 1.8 |
| YRKK450-8 | 250 | 33.0 | 750 | 92.3 | 0.79 | 1.8 |
| YRKK450-8 | 280 | 36.9 | 750 | 92.5 | 0.79 | 1.8 |
| YRKK450-8 | 315 | 41.4 | 750 | 92.6 | 0.79 | 1.8 |
| YRKK500-8 | 355 | 46.1 | 750 | 92.7 | 0.80 | 1.8 |
| YRKK500-8 | 400 | 51.7 | 750 | 93.0 | 0.80 | 1.8 |
| YRKK500-8 | 450 | 58.1 | 750 | 93.1 | 0.80 | 1.8 |
| YRKK500-8 | 500 | 64.3 | 750 | 93.5 | 0.80 | 1.8 |
| YRKK560-8 | 560 | 71.0 | 750 | 93.7 | 0.81 | 1.8 |
| YRKK560-8 | 630 | 79.7 | 750 | 93.9 | 0.81 | 1.8 |
| YRKK560-8 | 710 | 39.7 | 750 | 94.0 | 0.81 | 1.8 |
| YRKK560-8 | 800 | 100.9 | 750 | 94.2 | 0.81 | 1.8 |
| YRKK630-8 | 900 | 113.4 | 750 | 94.3 | 0.81 | 1.8 |
| YRKK630-8 | 1000 | 125.8 | 750 | 94.4 | 0.81 | 1.8 |
| YRKK630-8 | 1120 | 140.8 | 750 | 94.5 | 0.81 | 1.8 |
| YRKK630-8 | 1250 | 157.0 | 750 | 94.6 | 0.81 | 1.8 |
| YRKK450-10 | 185 | 26.1 | 800 | 90.9 | 0.75 | 1.8 |
| YRKK450-10 | 200 | 28.2 | 600 | 91.1 | 0.75 | 1.8 |
| YRKK450-10 | 220 | 30.9 | 600 | 91.3 | 0.75 | 1.8 |
| YRKK450-10 | 250 | 35.1 | 600 | 91.5 | 0.75 | 1.8 |
| YRKK500-10 | 280 | 38.6 | 600 | 91.8 | 0.76 | 1.8 |
| YRKK500-10 | 316 | 43.4 | 600 | 91.9 | 0.76 | 1.8 |
| YRKK500-10 | 355 | 48.8 | 600 | 92.1 | 0.76 | 1.8 |
| YRKK500-10 | 400 | 546.0 | 600 | 92.8 | 0.76 | 1.8 |
| YRKK560-10 | 450 | 60.4 | 600 | 93.1 | 0.77 | 1.8 |
| YRKN560-10 | 500 | 67.0 | 600 | 93.3 | 0.77 | 1.8 |
| YRKK560-10 | 560 | 74.8 | 600 | 93.5 | 0.77 | 1.8 |
| YRKK560-10 | 630 | 84.1 | 600 | 93.6 | 0.77 | 1.8 |
| YRKJ.630-10 | 710 | 93.5 | 600 | 93.7 | 0.78 | 1.8 |
| YRKK630-10 | 800 | 105.2 | 600 | 93.8 | 0.78 | 1.8 |
| YRKK630-10 | 900 | 118.2 | 800 | 93.9 | 0.78 | 1.8 |
| YRKK630-10 | 1000 | 131.1 | 600 | 94.0 | 0.78 | 1.8 |
| YRKK450-12 | 185 | 28.1 | 500 | 90.6 | 0.70 | 1.8 |
| YRKK450-12 | 200 | 30.3 | 500 | 90.8 | 0.70 | 1.8 |
| YRKK500-12 | 220 | 32.3 | 500 | 91.0 | 0.72 | 1.8 |
| YRKK500-12 | 250 | 36.6 | 500 | 91.3 | 0.72 | 1.8 |
| YRKK500-12 | 280 | 40.8 | 500 | 91.7 | 0.72 | 1.8 |
| YRKK500-12 | 315 | 45.8 | 500 | 92.0 | 0.72 | 1.8 |
| YRKK560-12 | 355 | 50.8 | 500 | 92.1 | 0.73 | 1.8 |
| YRKK560-12 | 400 | 57.1 | 500 | 92.3 | 0.73 | 1.8 |
| YRKK560-12 | 450 | 64.1 | 500 | 92.5 | 0.73 | 1.8 |
| YRKK630-12 | 500 | 69.2 | 500 | 92.7 | 0.75 | 1.8 |
| YRKK630-12 | 560 | 77.4 | 500 | 92.8 | 0.75 | 1.8 |
| YRKK630-12 | 630 | 87.0 | 500 | 92.9 | 0.75 | 1.8 |
| YRKK630-12 | 710 | 98.0 | 500 | 93.0 | 0.75 | 1.8 |
| 型号 代号 | 额定功率 KW | 定于电流 A | 额定负载下 | 转子电压 V | 转子电流 A | 最大转矩 额定转矩 (标准值) | 重量 T | ||
| 效率% | 功率因素cosφ | 同步转速r/min | |||||||
| YRKK710-4 | 2240 | 251 | 96.4 | 0.87 | 1500 | 1766 | 775 | 1.8 | 12200 |
| YRKK7104 | 2500 | 279 | 96.5 | 0.87 | 1500 | 1883 | 829 | 1.8 | 12760 |
| YRKK710-4 | 2800 | 311 | 96.6 | 0.87 | 1500 | 2012 | 847 | 1.8 | 13130 |
| YRKK710-4 | 3150 | 357 | 96.6 | 0.87 | 1500 | 2175 | 885 | 1.8 | 14500 |
| YRKK800-4 | 3550 | 403 | 96.2 | 0.87 | 1500 | 1980 | 975 | 1.8 | 15670 |
| YRKK800-4 | 4000 | 454 | 96.3 | 0.87 | 1500 | 2200 | 1056 | 1.8 | 16000 |
| YRKK800-4 | 4500 | 512 | 96.5 | 0.87 | 1500 | 2465 | 1093 | 1.8 | 16780 |
| YRKK710-6 | 1600 | 197 | 94.5 | 0.83 | 1000 | 1467 | 667 | 1.8 | 12500 |
| YRKK710-6 | 1800 | 221 | 94.6 | 0.83 | 1000 | 1565 | 674 | 1.8 | 13000 |
| YRKK710-6 | 2000 | 245 | 94.7 | 0.83 | 1000 | 1707 | 831 | 1.8 | 13580 |
| YRKK710-6 | 2240 | 274 | 94.8 | 0.83 | 1000 | 1846 | 809 | 1.8 | 13800 |
| YRKK800-0 | 2500 | 300 | 94.8 | 0.83 | 1000 | 2010 | 901 | 1.8 | 16500 |
| YRKK800-6 | 2800 | 343 | 94.9 | 0.83 | 1000 | 2216 | 932 | 1.8 | 17200 |
| YRHK800-6 | 3150 | 385 | 35.0 | 0.83 | 1000 | 3435 | 953 | 1.8 | 18500 |
| YRKK800-6 | 3550 | 433 | 95.1 | 0.83 | 1000 | 2680 | 976 | 1.8 | 19230 |
| YRKK710-8 | 1400 | 177 | 94.0 | 0.81 | 750 | 1342 | 925 | 1.8 | 12000 |
| YRKK710-8 | 1600 | 202 | 94.1 | 0.81 | 750 | 1612 | 733 | 1.8 | 12500 |
| YRKK710-8 | 1800 | 227 | 94.2 | 0.81 | 750 | 1613 | 689 | 1.8 | 13120 |
| YRKK800-8 | 2000 | 252 | 94.3 | 0.81 | 750 | 1793 | 772 | 1.8 | 13760 |
| YRKK800-8 | 2240 | 282 | 94.4 | 0.81 | 750 | 1703 | 777 | 1.8 | 15900 |
| YRKK800-8 | 2500 | 315 | 94.5 | 0.81 | 750 | 1918 | 912 | 1.8 | 16670 |
| YRKN900-8 | 2800 | 348 | 94.6 | 0.82 | 750 | 2192 | 900 | 1.8 | 17500 |
| YRKK900-0 | 3150 | 91 | 94.7 | 0.82 | 750 | 2370 | 878 | 1.8 | 22900 |
| YRKK900-8 | 3550 | 440 | 94.8 | 0.82 | 750 | 2569 | 916 | 1.8 | 23450 |
| YRKN710-10 | 1120 | 147 | 93.4 | 0.79 | 600 | 1601 | 482 | 1.8 | 11580 |
| YRKK710-10 | 1250 | 163 | 93.5 | 0.79 | 600 | 1601 | 543 | 1.8 | 12560 |
| YRKN710-10 | 1400 | 183 | 93.6 | 0.79 | 600 | 1778 | 556 | 1.8 | 13455 |
| YRKK800-10 | 1800 | 208 | 93.7 | 0.79 | 600 | 1796 | 632 | 1.8 | 14570 |
| YRKK800-10 | 1800 | 234 | 93.8 | 0.79 | 600 | 1526 | 632 | 1.8 | 16500 |
| YRKN800-10 | 2000 | 260 | 93.9 | 0.79 | 600 | 1697 | 741 | 1.8 | 17200 |
| YRKK900-10 | 22400 | 287 | 94.0 | 0.79 | 600 | 1910 | 825 | 1.8 | 18120 |
| YRKK900-10 | 2500 | 320 | 94.1 | 0.79 | 600 | 1912 | 811 | 1.8 | 23500 |
| YRKK900-10 | 2800 | 358 | 94.2 | 0.79 | 600 | 2180 | 904 | 1.8 | 14020 |
| YRKK900-10 | 3150 | 402 | 94.3 | 0.79 | 800 | 2184 | 882 | 1.8 | 15980 |
| YRKK1000-10 | 3550 | 458 | 93.4 | 0.80 | 600 | 2549 | 1007 | 1.8 | 26050 |
| YRKK1000-10 | 4000 | 515 | 93.5 | 0.80 | 600 | 1860 | 1133 | 1.8 | 32340 |
| YRKK1000-10 | 4500 | 579 | 93.6 | 0.80 | 600 | 2069 | 5472 | 1.8 | 33750 |
| YRKN710-12 | 900 | 123 | 92.8 | 0.76 | 500 | 1283 | 465 | 1.8 | 12000 |
| YRKK710-12 | 1000 | 137 | 92.9 | 0.76 | 500 | 1411 | 481 | 1.8 | 131020 |
| YRKK710-12 | 1120 | 153 | 93.0 | 0.76 | 500 | 1412 | 543 | 1.8 | 3560 |
| YRKK800-12 | 1250 | 170 | 93.1 | 0.76 | 500 | 1100 | 548 | 1.8 | 16500 |
| YRKK800-12 | 1400 | 190 | 93.2 | 0.76 | 500 | 1259 | 621 | 1.8 | 17000 |
| YRKK800-12 | 1600 | 218 | 93.3 | 0.76 | 500 | 1362 | 580 | 1.8 | 18560 |
| YRKK800-12 | 1800 | 244 | 93.4 | 0.76 | 500 | 1475 | 660 | 1.8 | 18950 |
| YRKK900-12 | 2000 | 268 | 93.5 | 0.77 | 500 | 1475 | 740 | 1.8 | 22500 |
| YRKK900-12 | 2240 | 300 | 93.6 | 0.77 | 500 | 1650 | 820 | 1.8 | 23120 |
| YRKK900-12 | 2500 | 334 | 93.7 | 0.77 | 500 | 1758 | 958 | 1.8 | 24600 |
| YRKK1000-12 | 2800 | 373 | 93.8 | 0.77 | 500 | 1607 | 1073 | 1.8 | 30150 |
| YRKK1000-12 | 3150 | 420 | 93.9 | 0.77 | 500 | 1768 | 1097 | 1.8 | 31780 |
| YRKK1000-12 | 3550 | 472 | 94.0 | 0.77 | 500 | 1737 | 1419 | 1.8 | 32135 |
| YRKK1000-12 | 4000 | 532 | 94.1 | 0.77 | 500 | 1800 | 1437 | 1.8 | 33475 |
| YRKK710-16 | 500 | 76 | 91.5 | 0.70 | 375 | 1075 | 292 | 1.8 | 11500 |
| YRKM710-16 | 560 | 84 | 91.6 | 0.70 | 375 | 1257 | 278 | 1.8 | 12000 |
| YRNA710-16 | 630 | 95 | 91.7 | 0.70 | 375 | 1518 | 248 | 1.8 | 12560 |
| (RN)710-16 | 710 | 106 | 91.8 | 0.70 | 375 | 1513 | 295 | 1.8 | 13120 |
| YRKR800-16 | 800 | 119 | 91.9 | 0.70 | 375 | 1020 | 502 | 1.8 | 16560 |
| YRKN800-16 | 900 | 135 | 92.0 | 0.70 | 375 | 1113 | 531 | 1.8 | 16660 |
| YRKK800-16 | 1000 | 150 | 92.1 | 0.70 | 375 | 1224 | 545 | 1.8 | 17050 |
| YRKK800-16 | 1120 | 167 | 92.2 | 0.7 | 375 | 1360 | 570 | 1.8 | 18230 |
| YRKK900-16 | 1250 | 181 | 92.3 | 0.76 | 375 | 1274 | 615 | 1.8 | 24240 |
| YRKK900-16 | 1400 | 203 | 92.4 | 0.72 | 375 | 1401 | 632 | 1.8 | 15030 |
| YRKK900-16 | 1600 | 232 | 92.5 | 0.72 | 375 | 1557 | 641 | 1.8 | 16980 |
| YRKK1000-16 | 1800 | 260 | 92.6 | 0.72 | 375 | 1447 | 771 | 1.8 | 30225 |
| YRKK1000-16 | 2000 | 289 | 92.7 | 0.72 | 375 | 1580 | 785 | 1.8 | 31590 |
| YRKK1000-16 | 2240 | 323 | 92.8 | 0.72 | 375 | 1590 | 864 | 1.8 | 33590 |
YRKK系列10kV三相异步电动机技术数据(保证值) 见表
| 型号 代号 | 额定功率 KW | 定子电流 A | 额定负载下 | 转子电压 V | 转子电流 A | 最大转矩 稳定转矩 (标准值) | 重量 kg | ||
| 效率% | 功率因素cosφ | 同步转速r/min | |||||||
| YRKK450-4 | 315 | 22 | 94.6 | 0.87 | 1500 | 428 | 451 | 1.8 | 4800 |
| YRKK450-4 | 355 | 25 | 94.5 | 0.87 | 1500 | 428 | 511 | 1.8 | 4950 |
| YRKK450-4 | 400 | 28 | 94.6 | 0.87 | 1500 | 483 | 509 | 1.8 | 5200 |
| YRKK450-4 | 450 | 31 | 94.5 | 0.87 | 1500 | 483 | 578 | 1.8 | 5280 |
| YRKK450-4 | 500 | 35 | 94.5 | 0.87 | 1500 | 552 | 558 | 1.8 | 5430 |
| YRKK500-4 | 560 | 39 | 94.4 | 0.87 | 1500 | 624 | 511 | 1.8 | 5735 |
| YRKk500-4 | 630 | 43 | 94.4 | 0.87 | 1500 | 653 | 530 | 1.8 | 5980 |
| YRKK500-4 | 710 | 49 | 94.5 | 0.87 | 1500 | 672 | 546 | 1.8 | 6210 |
| YRKK500-4 | 800 | 55 | 94.7 | 0.88 | 1500 | 729 | 618 | 1.8 | 6545 |
| YRKK560-4 | 900 | 61 | 95.0 | 0.89 | 1500 | 795 | 569 | 1.8 | 7220 |
| YRKK560-4 | 1000 | 68 | 96.1 | 0.89 | 1500 | 857 | 521 | 1.8 | 7980 |
| YRKK560-4 | 1120 | 75 | 95.2 | 0.89 | 1500 | 976 | 587 | 1.8 | 8730 |
| YRKK830-4 | 1250 | 84 | 95.4 | 0.88 | 1500 | 1198 | 590 | 1.8 | 10800 |
| YRKK630-4 | 1400 | 94 | 95.4 | 0.88 | 1500 | 1173 | 585 | 1.8 | 11560 |
| YRKK630-4 | 1600 | 107 | 96.5 | 0.89 | 1500 | 1299 | 673 | 1.8 | 12070 |
| YRKK630-4 | 1800 | 120 | 95.5 | 0.89 | 1500 | 1463 | 657 | 1.8 | 12590 |
| YRKK450-6 | 220 | 17 | 92.5 | 0.81 | 1000 | 547 | 255 | 1.8 | 4500 |
| YRKK450-6 | 250 | 19 | 92.6 | 0.82 | 1000 | 610 | 257 | 1.8 | 4800 |
| YRKK450-6 | 280 | 22 | 92.6 | 0.82 | 1000 | 610 | 288 | 1.8 | 4800 |
| YRKK450-6 | 315 | 24 | 93.1 | 0.82 | 1000 | 760 | 200 | 1.8 | 5500 |
| YRKK450-6 | 355 | 27 | 93.2 | 0.82 | 1000 | 815 | 273 | 1.8 | 5800 |
| YRKK500-6 | 400 | 30 | 93.6 | 0.83 | 1000 | 767 | 323 | 1.8 | 6000 |
| YRKK500-6 | 450 | 33 | 93.7 | 0.84 | 1000 | 767 | 366 | 1.8 | 8250 |
| YRKk500-6 | 500 | 37 | 93.9 | 0.84 | 1000 | 876 | 372 | 1.8 | 6450 |
| YRKK500-6 | 560 | 41 | 94.2 | 0.84 | 1000 | 944 | 385 | 1.8 | 6700 |
| YRKK560-6 | 630 | 45 | 94.4 | 0.85 | 1000 | 941 | 414 | 1.8 | 7100 |
| YRKK560-6 | 710 | 51 | 94.5 | 0.85 | 1000 | 1021 | 430 | 1.8 | 7350 |
| YRKK560-6 | 800 | 57 | 95.0 | 0.85 | 1000 | 1118 | 439 | 1.8 | 7600 |
| YRKK630-6 | 500 | 65 | 94.4 | 0.85 | 1000 | 1225 | 447 | 1.8 | 7800 |
| YRKK630-6 | 1000 | 71 | 95.2 | 0.85 | 1000 | 1226 | 503 | 1.8 | 8100 |
| YRKK630-6 | 1120 | 79 | 95.3 | 0.86 | 1000 | 1364 | 506 | 1.8 | 8350 |
| YRKK630-6 | 1250 | 88 | 95.4 | 0.83 | 1000 | 1535 | 498 | 1.8 | 8600 |
| YRKK450-8 | 220 | 18 | 93.0 | 0.69 | 750 | 629 | 216 | 1.8 | 3850 |
| YRKK450-8 | 250 | 20 | 90.1 | 0.69 | 750 | 629 | 245 | 1.8 | 4100 |
| YRKK500-8 | 280 | 22 | 93.4 | 0.78 | 750 | 573 | 205 | 1.8 | 4750 |
| YRKK500-8 | 315 | 25 | 93.6 | 0.78 | 750 | 632 | 312 | 1.8 | 5050 |
| YRKK500-8 | 355 | 27 | 93.7 | 0.78 | 750 | 704 | 315 | 1.8 | 5350 |
| YRKK500-8 | 400 | 30 | 93.7 | 0.81 | 750 | 705 | 353 | 1.8 | 5800 |
| YRKK500-8 | 450 | 34 | 93.7 | 0.80 | 750 | 790 | 354 | 1.8 | 5950 |
| YRKN560-8 | 500 | 38 | 93.9 | 0.80 | 750 | 843 | 370 | 1.8 | 8350 |
| YRKK560-8 | 560 | 43 | 94.0 | 0.80 | 750 | 905 | 388 | 1.8 | 7050 |
| YRKK560-8 | 630 | 48 | 94.1 | 0.81 | 750 | 974 | 405 | 1.8 | 7520 |
| YRKK560-8 | 710 | 53 | 94.2 | 0.82 | 750 | 975 | 456 | 1.8 | 8100 |
| YRKK630-8 | 800 | 60 | 94.3 | 0.81 | 750 | 1102 | 451 | 1.8 | 9100 |
| YRKK630-8 | 900 | 66 | 94.4 | 0.82 | 750 | 1148 | 490 | 1.8 | 9650 |
| YRKK630-8 | 1000 | 73 | 94.4 | 0.81 | 750 | 1264 | 494 | 1.8 | 10050 |
| YRKK630-8 | 1120 | 81 | 94.5 | 0.81 | 750 | 1264 | 553 | 1.8 | 10560 |
| YRKK500-10 | 220 | 19 | 91.8 | 0.75 | 600 | 737 | 187 | 1.8 | 5800 |
| YRKK500-10 | 250 | 21 | 91.9 | 0.76 | 800 | 731 | 215 | 1.8 | 8100 |
| YRKK500-10 | 280 | 23 | 92.1 | 0.76 | 600 | 785 | 224 | 1.8 | 1350 |
| YRKK500-10 | 315 | 26 | 92.2 | 0.77 | 600 | 785 | 254 | 1.8 | 5600 |
| YRKK560-10 | 355 | 29 | 92.4 | 0.78 | 600 | 837 | 269 | 1.8 | 7500 |
| YRKK560-10 | 400 | 32 | 92.6 | 0.78 | 600 | 975 | 254 | 1.8 | 7900 |
| YRKK560-10 | 450 | 36 | 92.8 | 0.78 | 600 | 160 | 203 | 1.8 | 3000 |
| YRKK560-10 | 500 | 39 | 93.1 | 0.79 | 600 | 1041 | 302 | 1.8 | 8650 |
| YRKK560-10 | 560 | 44 | 93.2 | 0.79 | 000 | 1137 | 308 | 1.8 | 9200 |
| YRKK630-10 | 630 | 49 | 93.3 | 0.79 | 600 | 1007 | 395 | 1.8 | 9700 |
| YRKK630-10 | 710 | 55 | 93.4 | 0.80 | 600 | 1092 | 411 | 1.8 | 10000 |
| YRKK630-10 | 800 | 61 | 93.6 | 0.80 | 600 | 1193 | 424 | 1.8 | 10300 |
| YRkK630-10 | 900 | 69 | 93.8 | 0.80 | 600 | 1314 | 433 | 1.8 | 10750 |
| YRKK500-12 | 220 | 20 | 91.5 | 0.71 | 375 | 577 | 244 | 1.8 | 6120 |
| YRKK500-12 | 250 | 22 | 91.6 | 0.71 | 375 | 608 | 263 | 1.8 | 8350 |
| YRKK500-12 | 280 | 25 | 91.6 | 0.72 | 375 | 610 | 300 | 1.8 | 5550 |
| YRKK560-12 | 315 | 28 | 91.7 | 0.72 | 375 | 681 | 291 | 1.8 | 7100 |
| YRKK560-12 | 355 | 30 | 91.8 | 0.74 | 375 | 728 | 309 | 1.8 | 7550 |
| YRKK560-12 | 400 | 34 | 92.1 | 0.75 | 375 | 781 | 325 | 1.8 | 8000 |
| YRKK560-12 | 450 | 37 | 92.2 | 0.75 | 375 | 783 | 360 | 1.8 | 8400 |
| YRKK630-12 | 500 | 36 | 92.3 | 0.73 | 375 | 844 | 371 | 1.8 | 2850 |
| YRKK630-12 | 560 | 47 | 93.2 | 0.74 | 375 | 915 | 385 | 1.8 | 9450 |
| YRKK630-12 | 630 | 52 | 93.1 | 0.74 | 375 | 998 | 397 | 1.8 | 10600 |
| YRKK710-4 | 2000 | 139 | 95.5 | 0.87 | 1500 | 1562 | 780 | 1.8 | 13000 |
| YRKK710-4 | 2240 | 156 | 95.5 | 0.87 | 1500 | 1674 | 815 | 1.8 | 13500 |
| YRKK710-4 | 2500 | 173 | 95.6 | 0.87 | 1500 | 1802 | 846 | 1.8 | 14100 |
| YRKK710-4 | 2800 | 193 | 95.7 | 0.87 | 1500 | 1953 | 84 | 1.8 | 14650 |
| YRKK800-4 | 3150 | 218 | 95.7 | 0.87 | 1500 | 1530 | 1046 | 1.8 | 15030 |
| YRKK800-4 | 3550 | 244 | 95.8 | 0.87 | 1500 | 1609 | 1334 | 1.8 | 15540 |
| YRKK800-4 | 4000 | 274 | 95.6 | 0.87 | 1500 | 1787 | 1353 | 1.8 | 16000 |
| YRKK800-4 | 4500 | 308 | 90.0 | 0.87 | 1500 | 2010 | 1345 | 1.8 | 16450 |
| YRKK710-6 | 1600 | 122 | 94.2 | 0.81 | 1000 | 1217 | 812 | 1.8 | 12000 |
| YRKK710-6 | 1800 | 136 | 94.3 | 0.81 | 1000 | 1353 | 820 | 1.8 | 12500 |
| YRKX710-6 | 2000 | 151 | 94.4 | 0.81 | 1000 | 1502 | 822 | 1.8 | 13200 |
| YRKK800-6 | 2240 | 167 | 94.5 | 0.82 | 1000 | 1739 | 795 | 1.8 | 13850 |
| YRKK800-6 | 2500 | 187 | 94.6 | 0.82 | 1000 | 1890 | 804 | 1.8 | 14500 |
| YRKK800-6 | 2800 | 209 | 94.7 | 0.82 | 1000 | 2047 | 831 | 1.8 | 15100 |
| YRKK900-6 | 3150 | 234 | 94.8 | 0.79 | 1000 | 2232 | 857 | 1.8 | 15600 |
| YRKK900-6 | 3550 | 264 | 94.9 | 0.79 | 1000 | 2233 | 962 | 1.8 | 22050 |
| YRKK900-6 | 4000 | 297 | 95.0 | 0.79 | 1000 | 2457 | 985 | 1.8 | 24050 |
| YRKK710-8 | 1120 | 88 | 93.5 | 0.80 | 750 | 1264 | 553 | 1.8 | 10560 |
| YRKK710-8 | 1250 | 98 | 93.6 | 0.80 | 750 | 1156 | 674 | 1.8 | 13000 |
| YRKK710-8 | 1400 | 110 | 93.7 | 0.80 | 750 | 1272 | 686 | 1.8 | 13500 |
| YRKK710-8 | 1600 | 125 | 93.8 | 0.80 | 750 | 1413 | 706 | 1.8 | 14200 |
| YRKK800-8 | 1800 | 139 | 93.9 | 0.80 | 750 | 1266 | 878 | 1.8 | 16200 |
| YRKK800-8 | 2000 | 154 | 94.0 | 0.80 | 750 | 1407 | 877 | 1.8 | 17500 |
| YRKK800-8 | 2240 | 172 | 94.1 | 0.80 | 750 | 1583 | 373 | 1.8 | 19550 |
| YRKK900-8 | 2500 | 192 | 94.2 | 0.80 | 750 | 2650 | S80 | 1.8 | 24200 |
| YRKK900-8 | 2800 | 215 | 94.3 | 0.80 | 750 | 2643 | 657 | 1.8 | 27500 |
| YRKK1000-8 | 3150 | 237 | 04.4 | 0.81 | 750 | 2720 | 846 | 1.8 | 29200 |
| YRKK1000-8 | 3550 | 266 | 94.5 | 0.81 | 750 | 1603 | 1360 | 1.8 | 29890 |
| YRkK1000-8 | 4000 | 300 | 94.6 | 0.81 | 750 | 1505 | 1526 | 1.8 | 30185 |
| YRKK710-10 | 1000 | 81 | 93.1 | 0.77 | 600 | 1145 | 543 | 1.8 | 12250 |
| YRKK710-10 | 1120 | 90 | 93.2 | 0.77 | 600 | 1260 | 553 | 1.8 | 12850 |
| YRKK710-10 | 1250 | 101 | 93.3 | 0.77 | 600 | 1400 | 550 | 1.8 | 13500 |
| YRKK800-10 | 1400 | 111 | 93.5 | 0.78 | 600 | 1573 | 366 | 1.8 | 14200 |
| YRKK800-10 | 1600 | 127 | 96.6 | 0.78 | 600 | 1419 | 701 | 1.8 | 16000 |
| YRKK800-10 | 1800 | 143 | 90.7 | 0.78 | 600 | 1596 | 702 | 1.8 | 17500 |
| YRKK900-10 | 2000 | 158 | 93.7 | 0.78 | 600 | 1824 | 682 | 1.8 | 19250 |
YRKK 绕线式异步电动机 概述
YRKK系列6kV中型高压绕线转子三相异步电动机(中心高355-1000)是我公司采用国内外先进技术、结合我公司生产高压电动机的实践经验而建立的优化系列产品，是JR老系列高压电动机的更新换代产品。
本系列产品用料考究，制造精良， 具有力能指标高，噪音及振动小，可靠性高，使用安装、维修方便等优点。
本系列电动机的功率等级、安装尺寸、电气性能均符合GB/T4772.1-2-1999《旋转电机尺寸和输出功率等级》、GB755-2000《旋转电机定额与性能》标准及JB/T10314.2-2002《YRKK、YRKK-W系列高压绕线转子三相异步电动机技术条件》标准。GB/T 13957-2008《大型三相异步电动机基本系列技术条件》。
本系列电动机的各部分机械尺寸、公差符合国家标准GB/T1800-GB/T1804《极限与配合》和国际标准化委员会ISO标准。
本系列电动机的外壳防护等级根据GB/T4942.1-2001《旋转电机外壳防护分级(IP代码)》为IP44；如果用户要求其他防护等级如IP54等可另行协商。
本系列电动机的冷却方法根据GB/T1993-1993和IEC60034-5《旋转电机冷却方法》的标准为IC611，如果用户要求其他冷却方法可另外协商。
本系列电动机基本安装方法为卧式带底脚(IMB3) 结构，符合GB/T997-2003和IEC60034-7《旋转电机结构及安装型式(IM代号)》的规定。
YRKK 绕线式异步电动机 结构说明
电动机采用箱式结构。机座用钢板焊成的箱型结构，重量轻， 刚度好。机座两侧面及顶部均有防护罩及盖板，拆下防护罩或盖板后可以观察和触及电动机的内部，便利电动机的维护和修理。
YRKK系列基本防护等级为IP44；在电机顶部安装有空/空冷却器。
定子采用滑入式外装压结构。定子绕组采用F级少胶绝缘材料，端部有可靠的固定及绑扎， 并采用真空压力浸渍无溶剂漆工艺(VPI)处理， 因此电动机的绝缘性能优良可靠， 机械强度好， 防潮性能强。
轴承有滚动轴承和滑动轴承两种形式，按电动机功率大小及转速而定。其基本形式的防护等级为IP44， 如电动机具有较高的防护等级时， 轴承的防护等级也随之提高。
电动机有一个圆柱型轴伸，机座号355-500采用平键联结，机座号560-630采用切向键联结，也可根据用户需要制造。
主出线盒为IP54防护等级，一般装于电动机右侧(面对电机轴伸端看)。也可按订货要求装于电动机左侧，主出线盒内、外均有单独的接地端子。
YRKK 绕线式异步电动机 用途
电动机可用于驱动各种通用机械如压缩机、水泵、破碎机、切削机床、运输机械及其他机械设备、在矿山、机械、冶金、石油、化工、协议，作为电机特殊设计的依据， 以确保电动机的可靠运行。
YRKK 绕线式异步电动机 技术数据
YRKK系列6kV三相异步电动机技术数据(保证值) 见表
| 型号 | 额定功率 (kW) | 额定 电流 (A) | 同步转速 (rmin) | 效率 (%) | 功率 因数 cosφ | 最大转矩额定转矩 Mmax/Mn |
| YRKK355-4 | 185 | 23.3 | 1500 | 92.0 | 0.83 | 1.8 |
| YRNK355-4 | 200 | 25.1 | 1500 | 92.2 | 0.83 | 1.8 |
| YRKK355-4 | 220 | 27.6 | 1500 | 92.4 | 0.83 | 1.8 |
| YRNK400-4 | 250 | 30.9 | 1500 | 92.7 | 0.84 | 1.8 |
| YRKK400-4 | 280 | 34.6 | 1500 | 92.8 | 0.84 | 1.8 |
| YRKK400-4 | 315 | 38.8 | 1500 | 92.9 | 0.84 | 1.8 |
| YRKK400-4 | 355 | 43.7 | 1500 | 93.0 | 0.84 | 1.8 |
| YRKK400-4 | 400 | 49.2 | 1500 | 93.2 | 0.84 | 1.8 |
| YRKK450-4 | 450 | 54.5 | 1500 | 93.4 | 0.85 | 1.8 |
| YRKK450-4 | 500 | 60.5 | 1500 | 93.6 | 0.85 | 1.8 |
| YRKK450-4 | 560 | 67.5 | 1500 | 93.9 | 0.85 | 1.8 |
| YRKK450-4 | 630 | 75.7 | 1500 | 94.2 | 0.85 | 1.8 |
| YRKK500-4 | 710 | 84.2 | 1500 | 94.3 | 0.86 | 1.8 |
| YRKK500-4 | 800 | 94.8 | 1500 | 94.4 | 0.86 | 1.8 |
| YRKK500-4 | 900 | 106.6 | 1500 | 94.5 | 0.86 | 1.8 |
| YRKK500-4 | 1000 | 118.3 | 1500 | 94.6 | 0.86 | 1.8 |
| YRKK560-4 | 1120 | 130.8 | 1500 | 94.7 | 0.87 | 1.8 |
| YRKK560-4 | 1250 | 145.8 | 1500 | 94.8 | 0.87 | 1.8 |
| YRKK560-4 | 1400 | 163.2 | 1500 | 94.9 | 0.87 | 1.8 |
| YRKK630-4 | 1600 | 186.3 | 1500 | 95.0 | 0.87 | 1.8 |
| YRKK630-4 | 1800 | 209.4 | 1500 | 95.1 | 0.87 | 1.8 |
| YRKK630-4 | 2000 | 232.4 | 1500 | 95.2 | 0.87 | 1.8 |
| YRKK400-6 | 185 | 23.6 | 1000 | 91.9 | 0.82 | 1.8 |
| YRKK400-6 | 200 | 25.5 | 1000 | 92.1 | 0.82 | 1.8 |
| YRKK400-6 | 220 | 28.0 | 1000 | 92.3 | 0.82 | 1.8 |
| YRKK400-6 | 250 | 31.7 | 1000 | 92.5 | 0.82 | 1.8 |
| YRKK400-6 | 280 | 35.5 | 1000 | 92.6 | 0.82 | 1.8 |
| YRKK450-6 | 315 | 39.4 | 1000 | 92.8 | 0.83 | 1.8 |
| YRKK450-6 | 355 | 44.3 | 1000 | 93.0 | 0.83 | 1.8 |
| YRNK450-6 | 400 | 49.7 | 1000 | 93.3 | 0.83 | 1.8 |
| YRNK450-6 | 450 | 55.9 | 1000 | 93.4 | 0.83 | 1.8 |
| YRKK500-6 | 500 | 61.2 | 1000 | 93.6 | 0.84 | 1.8 |
| YRKK500-6 | 560 | 68.4 | 1000 | 93.8 | 0.84 | 1.8 |
| YRKK500-6 | 630 | 76.7 | 1000 | 94.1 | 0.84 | 1.8 |
| YRKK500-6 | 710 | 86.3 | 1000 | 94.3 | 0.84 | 1.8 |
| YRKK560-6 | 800 | 95.8 | 1000 | 94.5 | 0.85 | 1.8 |
| YRKK560-6 | 900 | 107.7 | 1000 | 94.6 | 0.85 | 1.8 |
| YRKK560-6 | 1000 | 119.4 | 1000 | 94.8 | 0.85 | 1.8 |
| YRKK630-6 | 1120 | 133.6 | 1000 | 94.9 | 0.85 | 1.8 |
| YRKK630-6 | 1250 | 149.0 | 1000 | 95.0 | 0.85 | 1.8 |
| YRKK630-6 | 1400 | 166.7 | 1000 | 95.1 | 0.85 | 1.8 |
| YRKK400-8 | 185 | 24.9 | 750 | 91.8 | 0.78 | 1.8 |
| YRKK400-8 | 200 | 26.8 | 750 | 92.0 | 0.78 | 1.8 |
| YRKK450-8 | 220 | 29.1 | 750 | 92.2 | 0.79 | 1.8 |
| YRKK450-8 | 250 | 33.0 | 750 | 92.3 | 0.79 | 1.8 |
| YRKK450-8 | 280 | 36.9 | 750 | 92.5 | 0.79 | 1.8 |
| YRKK450-8 | 315 | 41.4 | 750 | 92.6 | 0.79 | 1.8 |
| YRKK500-8 | 355 | 46.1 | 750 | 92.7 | 0.80 | 1.8 |
| YRKK500-8 | 400 | 51.7 | 750 | 93.0 | 0.80 | 1.8 |
| YRKK500-8 | 450 | 58.1 | 750 | 93.1 | 0.80 | 1.8 |
| YRKK500-8 | 500 | 64.3 | 750 | 93.5 | 0.80 | 1.8 |
| YRKK560-8 | 560 | 71.0 | 750 | 93.7 | 0.81 | 1.8 |
| YRKK560-8 | 630 | 79.7 | 750 | 93.9 | 0.81 | 1.8 |
| YRKK560-8 | 710 | 39.7 | 750 | 94.0 | 0.81 | 1.8 |
| YRKK560-8 | 800 | 100.9 | 750 | 94.2 | 0.81 | 1.8 |
| YRKK630-8 | 900 | 113.4 | 750 | 94.3 | 0.81 | 1.8 |
| YRKK630-8 | 1000 | 125.8 | 750 | 94.4 | 0.81 | 1.8 |
| YRKK630-8 | 1120 | 140.8 | 750 | 94.5 | 0.81 | 1.8 |
| YRKK630-8 | 1250 | 157.0 | 750 | 94.6 | 0.81 | 1.8 |
| YRKK450-10 | 185 | 26.1 | 800 | 90.9 | 0.75 | 1.8 |
| YRKK450-10 | 200 | 28.2 | 600 | 91.1 | 0.75 | 1.8 |
| YRKK450-10 | 220 | 30.9 | 600 | 91.3 | 0.75 | 1.8 |
| YRKK450-10 | 250 | 35.1 | 600 | 91.5 | 0.75 | 1.8 |
| YRKK500-10 | 280 | 38.6 | 600 | 91.8 | 0.76 | 1.8 |
| YRKK500-10 | 316 | 43.4 | 600 | 91.9 | 0.76 | 1.8 |
| YRKK500-10 | 355 | 48.8 | 600 | 92.1 | 0.76 | 1.8 |
| YRKK500-10 | 400 | 546.0 | 600 | 92.8 | 0.76 | 1.8 |
| YRKK560-10 | 450 | 60.4 | 600 | 93.1 | 0.77 | 1.8 |
| YRKN560-10 | 500 | 67.0 | 600 | 93.3 | 0.77 | 1.8 |
| YRKK560-10 | 560 | 74.8 | 600 | 93.5 | 0.77 | 1.8 |
| YRKK560-10 | 630 | 84.1 | 600 | 93.6 | 0.77 | 1.8 |
| YRKJ.630-10 | 710 | 93.5 | 600 | 93.7 | 0.78 | 1.8 |
| YRKK630-10 | 800 | 105.2 | 600 | 93.8 | 0.78 | 1.8 |
| YRKK630-10 | 900 | 118.2 | 800 | 93.9 | 0.78 | 1.8 |
| YRKK630-10 | 1000 | 131.1 | 600 | 94.0 | 0.78 | 1.8 |
| YRKK450-12 | 185 | 28.1 | 500 | 90.6 | 0.70 | 1.8 |
| YRKK450-12 | 200 | 30.3 | 500 | 90.8 | 0.70 | 1.8 |
| YRKK500-12 | 220 | 32.3 | 500 | 91.0 | 0.72 | 1.8 |
| YRKK500-12 | 250 | 36.6 | 500 | 91.3 | 0.72 | 1.8 |
| YRKK500-12 | 280 | 40.8 | 500 | 91.7 | 0.72 | 1.8 |
| YRKK500-12 | 315 | 45.8 | 500 | 92.0 | 0.72 | 1.8 |
| YRKK560-12 | 355 | 50.8 | 500 | 92.1 | 0.73 | 1.8 |
| YRKK560-12 | 400 | 57.1 | 500 | 92.3 | 0.73 | 1.8 |
| YRKK560-12 | 450 | 64.1 | 500 | 92.5 | 0.73 | 1.8 |
| YRKK630-12 | 500 | 69.2 | 500 | 92.7 | 0.75 | 1.8 |
| YRKK630-12 | 560 | 77.4 | 500 | 92.8 | 0.75 | 1.8 |
| YRKK630-12 | 630 | 87.0 | 500 | 92.9 | 0.75 | 1.8 |
| YRKK630-12 | 710 | 98.0 | 500 | 93.0 | 0.75 | 1.8 |
| 型号 代号 | 额定功率 KW | 定于电流 A | 额定负载下 | 转子电压 V | 转子电流 A | 最大转矩 额定转矩 (标准值) | 重量 T | ||
| 效率% | 功率因素cosφ | 同步转速r/min | |||||||
| YRKK710-4 | 2240 | 251 | 96.4 | 0.87 | 1500 | 1766 | 775 | 1.8 | 12200 |
| YRKK7104 | 2500 | 279 | 96.5 | 0.87 | 1500 | 1883 | 829 | 1.8 | 12760 |
| YRKK710-4 | 2800 | 311 | 96.6 | 0.87 | 1500 | 2012 | 847 | 1.8 | 13130 |
| YRKK710-4 | 3150 | 357 | 96.6 | 0.87 | 1500 | 2175 | 885 | 1.8 | 14500 |
| YRKK800-4 | 3550 | 403 | 96.2 | 0.87 | 1500 | 1980 | 975 | 1.8 | 15670 |
| YRKK800-4 | 4000 | 454 | 96.3 | 0.87 | 1500 | 2200 | 1056 | 1.8 | 16000 |
| YRKK800-4 | 4500 | 512 | 96.5 | 0.87 | 1500 | 2465 | 1093 | 1.8 | 16780 |
| YRKK710-6 | 1600 | 197 | 94.5 | 0.83 | 1000 | 1467 | 667 | 1.8 | 12500 |
| YRKK710-6 | 1800 | 221 | 94.6 | 0.83 | 1000 | 1565 | 674 | 1.8 | 13000 |
| YRKK710-6 | 2000 | 245 | 94.7 | 0.83 | 1000 | 1707 | 831 | 1.8 | 13580 |
| YRKK710-6 | 2240 | 274 | 94.8 | 0.83 | 1000 | 1846 | 809 | 1.8 | 13800 |
| YRKK800-0 | 2500 | 300 | 94.8 | 0.83 | 1000 | 2010 | 901 | 1.8 | 16500 |
| YRKK800-6 | 2800 | 343 | 94.9 | 0.83 | 1000 | 2216 | 932 | 1.8 | 17200 |
| YRHK800-6 | 3150 | 385 | 35.0 | 0.83 | 1000 | 3435 | 953 | 1.8 | 18500 |
| YRKK800-6 | 3550 | 433 | 95.1 | 0.83 | 1000 | 2680 | 976 | 1.8 | 19230 |
| YRKK710-8 | 1400 | 177 | 94.0 | 0.81 | 750 | 1342 | 925 | 1.8 | 12000 |
| YRKK710-8 | 1600 | 202 | 94.1 | 0.81 | 750 | 1612 | 733 | 1.8 | 12500 |
| YRKK710-8 | 1800 | 227 | 94.2 | 0.81 | 750 | 1613 | 689 | 1.8 | 13120 |
| YRKK800-8 | 2000 | 252 | 94.3 | 0.81 | 750 | 1793 | 772 | 1.8 | 13760 |
| YRKK800-8 | 2240 | 282 | 94.4 | 0.81 | 750 | 1703 | 777 | 1.8 | 15900 |
| YRKK800-8 | 2500 | 315 | 94.5 | 0.81 | 750 | 1918 | 912 | 1.8 | 16670 |
| YRKN900-8 | 2800 | 348 | 94.6 | 0.82 | 750 | 2192 | 900 | 1.8 | 17500 |
| YRKK900-0 | 3150 | 91 | 94.7 | 0.82 | 750 | 2370 | 878 | 1.8 | 22900 |
| YRKK900-8 | 3550 | 440 | 94.8 | 0.82 | 750 | 2569 | 916 | 1.8 | 23450 |
| YRKN710-10 | 1120 | 147 | 93.4 | 0.79 | 600 | 1601 | 482 | 1.8 | 11580 |
| YRKK710-10 | 1250 | 163 | 93.5 | 0.79 | 600 | 1601 | 543 | 1.8 | 12560 |
| YRKN710-10 | 1400 | 183 | 93.6 | 0.79 | 600 | 1778 | 556 | 1.8 | 13455 |
| YRKK800-10 | 1800 | 208 | 93.7 | 0.79 | 600 | 1796 | 632 | 1.8 | 14570 |
| YRKK800-10 | 1800 | 234 | 93.8 | 0.79 | 600 | 1526 | 632 | 1.8 | 16500 |
| YRKN800-10 | 2000 | 260 | 93.9 | 0.79 | 600 | 1697 | 741 | 1.8 | 17200 |
| YRKK900-10 | 22400 | 287 | 94.0 | 0.79 | 600 | 1910 | 825 | 1.8 | 18120 |
| YRKK900-10 | 2500 | 320 | 94.1 | 0.79 | 600 | 1912 | 811 | 1.8 | 23500 |
| YRKK900-10 | 2800 | 358 | 94.2 | 0.79 | 600 | 2180 | 904 | 1.8 | 14020 |
| YRKK900-10 | 3150 | 402 | 94.3 | 0.79 | 800 | 2184 | 882 | 1.8 | 15980 |
| YRKK1000-10 | 3550 | 458 | 93.4 | 0.80 | 600 | 2549 | 1007 | 1.8 | 26050 |
| YRKK1000-10 | 4000 | 515 | 93.5 | 0.80 | 600 | 1860 | 1133 | 1.8 | 32340 |
| YRKK1000-10 | 4500 | 579 | 93.6 | 0.80 | 600 | 2069 | 5472 | 1.8 | 33750 |
| YRKN710-12 | 900 | 123 | 92.8 | 0.76 | 500 | 1283 | 465 | 1.8 | 12000 |
| YRKK710-12 | 1000 | 137 | 92.9 | 0.76 | 500 | 1411 | 481 | 1.8 | 131020 |
| YRKK710-12 | 1120 | 153 | 93.0 | 0.76 | 500 | 1412 | 543 | 1.8 | 3560 |
| YRKK800-12 | 1250 | 170 | 93.1 | 0.76 | 500 | 1100 | 548 | 1.8 | 16500 |
| YRKK800-12 | 1400 | 190 | 93.2 | 0.76 | 500 | 1259 | 621 | 1.8 | 17000 |
| YRKK800-12 | 1600 | 218 | 93.3 | 0.76 | 500 | 1362 | 580 | 1.8 | 18560 |
| YRKK800-12 | 1800 | 244 | 93.4 | 0.76 | 500 | 1475 | 660 | 1.8 | 18950 |
| YRKK900-12 | 2000 | 268 | 93.5 | 0.77 | 500 | 1475 | 740 | 1.8 | 22500 |
| YRKK900-12 | 2240 | 300 | 93.6 | 0.77 | 500 | 1650 | 820 | 1.8 | 23120 |
| YRKK900-12 | 2500 | 334 | 93.7 | 0.77 | 500 | 1758 | 958 | 1.8 | 24600 |
| YRKK1000-12 | 2800 | 373 | 93.8 | 0.77 | 500 | 1607 | 1073 | 1.8 | 30150 |
| YRKK1000-12 | 3150 | 420 | 93.9 | 0.77 | 500 | 1768 | 1097 | 1.8 | 31780 |
| YRKK1000-12 | 3550 | 472 | 94.0 | 0.77 | 500 | 1737 | 1419 | 1.8 | 32135 |
| YRKK1000-12 | 4000 | 532 | 94.1 | 0.77 | 500 | 1800 | 1437 | 1.8 | 33475 |
| YRKK710-16 | 500 | 76 | 91.5 | 0.70 | 375 | 1075 | 292 | 1.8 | 11500 |
| YRKM710-16 | 560 | 84 | 91.6 | 0.70 | 375 | 1257 | 278 | 1.8 | 12000 |
| YRNA710-16 | 630 | 95 | 91.7 | 0.70 | 375 | 1518 | 248 | 1.8 | 12560 |
| (RN)710-16 | 710 | 106 | 91.8 | 0.70 | 375 | 1513 | 295 | 1.8 | 13120 |
| YRKR800-16 | 800 | 119 | 91.9 | 0.70 | 375 | 1020 | 502 | 1.8 | 16560 |
| YRKN800-16 | 900 | 135 | 92.0 | 0.70 | 375 | 1113 | 531 | 1.8 | 16660 |
| YRKK800-16 | 1000 | 150 | 92.1 | 0.70 | 375 | 1224 | 545 | 1.8 | 17050 |
| YRKK800-16 | 1120 | 167 | 92.2 | 0.7 | 375 | 1360 | 570 | 1.8 | 18230 |
| YRKK900-16 | 1250 | 181 | 92.3 | 0.76 | 375 | 1274 | 615 | 1.8 | 24240 |
| YRKK900-16 | 1400 | 203 | 92.4 | 0.72 | 375 | 1401 | 632 | 1.8 | 15030 |
| YRKK900-16 | 1600 | 232 | 92.5 | 0.72 | 375 | 1557 | 641 | 1.8 | 16980 |
| YRKK1000-16 | 1800 | 260 | 92.6 | 0.72 | 375 | 1447 | 771 | 1.8 | 30225 |
| YRKK1000-16 | 2000 | 289 | 92.7 | 0.72 | 375 | 1580 | 785 | 1.8 | 31590 |
| YRKK1000-16 | 2240 | 323 | 92.8 | 0.72 | 375 | 1590 | 864 | 1.8 | 33590 |
YRKK系列10kV三相异步电动机技术数据(保证值) 见表
| 型号 代号 | 额定功率 KW | 定子电流 A | 额定负载下 | 转子电压 V | 转子电流 A | 最大转矩 稳定转矩 (标准值) | 重量 kg | ||
| 效率% | 功率因素cosφ | 同步转速r/min | |||||||
| YRKK450-4 | 315 | 22 | 94.6 | 0.87 | 1500 | 428 | 451 | 1.8 | 4800 |
| YRKK450-4 | 355 | 25 | 94.5 | 0.87 | 1500 | 428 | 511 | 1.8 | 4950 |
| YRKK450-4 | 400 | 28 | 94.6 | 0.87 | 1500 | 483 | 509 | 1.8 | 5200 |
| YRKK450-4 | 450 | 31 | 94.5 | 0.87 | 1500 | 483 | 578 | 1.8 | 5280 |
| YRKK450-4 | 500 | 35 | 94.5 | 0.87 | 1500 | 552 | 558 | 1.8 | 5430 |
| YRKK500-4 | 560 | 39 | 94.4 | 0.87 | 1500 | 624 | 511 | 1.8 | 5735 |
| YRKk500-4 | 630 | 43 | 94.4 | 0.87 | 1500 | 653 | 530 | 1.8 | 5980 |
| YRKK500-4 | 710 | 49 | 94.5 | 0.87 | 1500 | 672 | 546 | 1.8 | 6210 |
| YRKK500-4 | 800 | 55 | 94.7 | 0.88 | 1500 | 729 | 618 | 1.8 | 6545 |
| YRKK560-4 | 900 | 61 | 95.0 | 0.89 | 1500 | 795 | 569 | 1.8 | 7220 |
| YRKK560-4 | 1000 | 68 | 96.1 | 0.89 | 1500 | 857 | 521 | 1.8 | 7980 |
| YRKK560-4 | 1120 | 75 | 95.2 | 0.89 | 1500 | 976 | 587 | 1.8 | 8730 |
| YRKK830-4 | 1250 | 84 | 95.4 | 0.88 | 1500 | 1198 | 590 | 1.8 | 10800 |
| YRKK630-4 | 1400 | 94 | 95.4 | 0.88 | 1500 | 1173 | 585 | 1.8 | 11560 |
| YRKK630-4 | 1600 | 107 | 96.5 | 0.89 | 1500 | 1299 | 673 | 1.8 | 12070 |
| YRKK630-4 | 1800 | 120 | 95.5 | 0.89 | 1500 | 1463 | 657 | 1.8 | 12590 |
| YRKK450-6 | 220 | 17 | 92.5 | 0.81 | 1000 | 547 | 255 | 1.8 | 4500 |
| YRKK450-6 | 250 | 19 | 92.6 | 0.82 | 1000 | 610 | 257 | 1.8 | 4800 |
| YRKK450-6 | 280 | 22 | 92.6 | 0.82 | 1000 | 610 | 288 | 1.8 | 4800 |
| YRKK450-6 | 315 | 24 | 93.1 | 0.82 | 1000 | 760 | 200 | 1.8 | 5500 |
| YRKK450-6 | 355 | 27 | 93.2 | 0.82 | 1000 | 815 | 273 | 1.8 | 5800 |
| YRKK500-6 | 400 | 30 | 93.6 | 0.83 | 1000 | 767 | 323 | 1.8 | 6000 |
| YRKK500-6 | 450 | 33 | 93.7 | 0.84 | 1000 | 767 | 366 | 1.8 | 8250 |
| YRKk500-6 | 500 | 37 | 93.9 | 0.84 | 1000 | 876 | 372 | 1.8 | 6450 |
| YRKK500-6 | 560 | 41 | 94.2 | 0.84 | 1000 | 944 | 385 | 1.8 | 6700 |
| YRKK560-6 | 630 | 45 | 94.4 | 0.85 | 1000 | 941 | 414 | 1.8 | 7100 |
| YRKK560-6 | 710 | 51 | 94.5 | 0.85 | 1000 | 1021 | 430 | 1.8 | 7350 |
| YRKK560-6 | 800 | 57 | 95.0 | 0.85 | 1000 | 1118 | 439 | 1.8 | 7600 |
| YRKK630-6 | 500 | 65 | 94.4 | 0.85 | 1000 | 1225 | 447 | 1.8 | 7800 |
| YRKK630-6 | 1000 | 71 | 95.2 | 0.85 | 1000 | 1226 | 503 | 1.8 | 8100 |
| YRKK630-6 | 1120 | 79 | 95.3 | 0.86 | 1000 | 1364 | 506 | 1.8 | 8350 |
| YRKK630-6 | 1250 | 88 | 95.4 | 0.83 | 1000 | 1535 | 498 | 1.8 | 8600 |
| YRKK450-8 | 220 | 18 | 93.0 | 0.69 | 750 | 629 | 216 | 1.8 | 3850 |
| YRKK450-8 | 250 | 20 | 90.1 | 0.69 | 750 | 629 | 245 | 1.8 | 4100 |
| YRKK500-8 | 280 | 22 | 93.4 | 0.78 | 750 | 573 | 205 | 1.8 | 4750 |
| YRKK500-8 | 315 | 25 | 93.6 | 0.78 | 750 | 632 | 312 | 1.8 | 5050 |
| YRKK500-8 | 355 | 27 | 93.7 | 0.78 | 750 | 704 | 315 | 1.8 | 5350 |
| YRKK500-8 | 400 | 30 | 93.7 | 0.81 | 750 | 705 | 353 | 1.8 | 5800 |
| YRKK500-8 | 450 | 34 | 93.7 | 0.80 | 750 | 790 | 354 | 1.8 | 5950 |
| YRKN560-8 | 500 | 38 | 93.9 | 0.80 | 750 | 843 | 370 | 1.8 | 8350 |
| YRKK560-8 | 560 | 43 | 94.0 | 0.80 | 750 | 905 | 388 | 1.8 | 7050 |
| YRKK560-8 | 630 | 48 | 94.1 | 0.81 | 750 | 974 | 405 | 1.8 | 7520 |
| YRKK560-8 | 710 | 53 | 94.2 | 0.82 | 750 | 975 | 456 | 1.8 | 8100 |
| YRKK630-8 | 800 | 60 | 94.3 | 0.81 | 750 | 1102 | 451 | 1.8 | 9100 |
| YRKK630-8 | 900 | 66 | 94.4 | 0.82 | 750 | 1148 | 490 | 1.8 | 9650 |
| YRKK630-8 | 1000 | 73 | 94.4 | 0.81 | 750 | 1264 | 494 | 1.8 | 10050 |
| YRKK630-8 | 1120 | 81 | 94.5 | 0.81 | 750 | 1264 | 553 | 1.8 | 10560 |
| YRKK500-10 | 220 | 19 | 91.8 | 0.75 | 600 | 737 | 187 | 1.8 | 5800 |
| YRKK500-10 | 250 | 21 | 91.9 | 0.76 | 800 | 731 | 215 | 1.8 | 8100 |
| YRKK500-10 | 280 | 23 | 92.1 | 0.76 | 600 | 785 | 224 | 1.8 | 1350 |
| YRKK500-10 | 315 | 26 | 92.2 | 0.77 | 600 | 785 | 254 | 1.8 | 5600 |
| YRKK560-10 | 355 | 29 | 92.4 | 0.78 | 600 | 837 | 269 | 1.8 | 7500 |
| YRKK560-10 | 400 | 32 | 92.6 | 0.78 | 600 | 975 | 254 | 1.8 | 7900 |
| YRKK560-10 | 450 | 36 | 92.8 | 0.78 | 600 | 160 | 203 | 1.8 | 3000 |
| YRKK560-10 | 500 | 39 | 93.1 | 0.79 | 600 | 1041 | 302 | 1.8 | 8650 |
| YRKK560-10 | 560 | 44 | 93.2 | 0.79 | 000 | 1137 | 308 | 1.8 | 9200 |
| YRKK630-10 | 630 | 49 | 93.3 | 0.79 | 600 | 1007 | 395 | 1.8 | 9700 |
| YRKK630-10 | 710 | 55 | 93.4 | 0.80 | 600 | 1092 | 411 | 1.8 | 10000 |
| YRKK630-10 | 800 | 61 | 93.6 | 0.80 | 600 | 1193 | 424 | 1.8 | 10300 |
| YRkK630-10 | 900 | 69 | 93.8 | 0.80 | 600 | 1314 | 433 | 1.8 | 10750 |
| YRKK500-12 | 220 | 20 | 91.5 | 0.71 | 375 | 577 | 244 | 1.8 | 6120 |
| YRKK500-12 | 250 | 22 | 91.6 | 0.71 | 375 | 608 | 263 | 1.8 | 8350 |
| YRKK500-12 | 280 | 25 | 91.6 | 0.72 | 375 | 610 | 300 | 1.8 | 5550 |
| YRKK560-12 | 315 | 28 | 91.7 | 0.72 | 375 | 681 | 291 | 1.8 | 7100 |
| YRKK560-12 | 355 | 30 | 91.8 | 0.74 | 375 | 728 | 309 | 1.8 | 7550 |
| YRKK560-12 | 400 | 34 | 92.1 | 0.75 | 375 | 781 | 325 | 1.8 | 8000 |
| YRKK560-12 | 450 | 37 | 92.2 | 0.75 | 375 | 783 | 360 | 1.8 | 8400 |
| YRKK630-12 | 500 | 36 | 92.3 | 0.73 | 375 | 844 | 371 | 1.8 | 2850 |
| YRKK630-12 | 560 | 47 | 93.2 | 0.74 | 375 | 915 | 385 | 1.8 | 9450 |
| YRKK630-12 | 630 | 52 | 93.1 | 0.74 | 375 | 998 | 397 | 1.8 | 10600 |
| YRKK710-4 | 2000 | 139 | 95.5 | 0.87 | 1500 | 1562 | 780 | 1.8 | 13000 |
| YRKK710-4 | 2240 | 156 | 95.5 | 0.87 | 1500 | 1674 | 815 | 1.8 | 13500 |
| YRKK710-4 | 2500 | 173 | 95.6 | 0.87 | 1500 | 1802 | 846 | 1.8 | 14100 |
| YRKK710-4 | 2800 | 193 | 95.7 | 0.87 | 1500 | 1953 | 84 | 1.8 | 14650 |
| YRKK800-4 | 3150 | 218 | 95.7 | 0.87 | 1500 | 1530 | 1046 | 1.8 | 15030 |
| YRKK800-4 | 3550 | 244 | 95.8 | 0.87 | 1500 | 1609 | 1334 | 1.8 | 15540 |
| YRKK800-4 | 4000 | 274 | 95.6 | 0.87 | 1500 | 1787 | 1353 | 1.8 | 16000 |
| YRKK800-4 | 4500 | 308 | 90.0 | 0.87 | 1500 | 2010 | 1345 | 1.8 | 16450 |
| YRKK710-6 | 1600 | 122 | 94.2 | 0.81 | 1000 | 1217 | 812 | 1.8 | 12000 |
| YRKK710-6 | 1800 | 136 | 94.3 | 0.81 | 1000 | 1353 | 820 | 1.8 | 12500 |
| YRKX710-6 | 2000 | 151 | 94.4 | 0.81 | 1000 | 1502 | 822 | 1.8 | 13200 |
| YRKK800-6 | 2240 | 167 | 94.5 | 0.82 | 1000 | 1739 | 795 | 1.8 | 13850 |
| YRKK800-6 | 2500 | 187 | 94.6 | 0.82 | 1000 | 1890 | 804 | 1.8 | 14500 |
| YRKK800-6 | 2800 | 209 | 94.7 | 0.82 | 1000 | 2047 | 831 | 1.8 | 15100 |
| YRKK900-6 | 3150 | 234 | 94.8 | 0.79 | 1000 | 2232 | 857 | 1.8 | 15600 |
| YRKK900-6 | 3550 | 264 | 94.9 | 0.79 | 1000 | 2233 | 962 | 1.8 | 22050 |
| YRKK900-6 | 4000 | 297 | 95.0 | 0.79 | 1000 | 2457 | 985 | 1.8 | 24050 |
| YRKK710-8 | 1120 | 88 | 93.5 | 0.80 | 750 | 1264 | 553 | 1.8 | 10560 |
| YRKK710-8 | 1250 | 98 | 93.6 | 0.80 | 750 | 1156 | 674 | 1.8 | 13000 |
| YRKK710-8 | 1400 | 110 | 93.7 | 0.80 | 750 | 1272 | 686 | 1.8 | 13500 |
| YRKK710-8 | 1600 | 125 | 93.8 | 0.80 | 750 | 1413 | 706 | 1.8 | 14200 |
| YRKK800-8 | 1800 | 139 | 93.9 | 0.80 | 750 | 1266 | 878 | 1.8 | 16200 |
| YRKK800-8 | 2000 | 154 | 94.0 | 0.80 | 750 | 1407 | 877 | 1.8 | 17500 |
| YRKK800-8 | 2240 | 172 | 94.1 | 0.80 | 750 | 1583 | 373 | 1.8 | 19550 |
| YRKK900-8 | 2500 | 192 | 94.2 | 0.80 | 750 | 2650 | S80 | 1.8 | 24200 |
| YRKK900-8 | 2800 | 215 | 94.3 | 0.80 | 750 | 2643 | 657 | 1.8 | 27500 |
| YRKK1000-8 | 3150 | 237 | 04.4 | 0.81 | 750 | 2720 | 846 | 1.8 | 29200 |
| YRKK1000-8 | 3550 | 266 | 94.5 | 0.81 | 750 | 1603 | 1360 | 1.8 | 29890 |
| YRkK1000-8 | 4000 | 300 | 94.6 | 0.81 | 750 | 1505 | 1526 | 1.8 | 30185 |
| YRKK710-10 | 1000 | 81 | 93.1 | 0.77 | 600 | 1145 | 543 | 1.8 | 12250 |
| YRKK710-10 | 1120 | 90 | 93.2 | 0.77 | 600 | 1260 | 553 | 1.8 | 12850 |
| YRKK710-10 | 1250 | 101 | 93.3 | 0.77 | 600 | 1400 | 550 | 1.8 | 13500 |
| YRKK800-10 | 1400 | 111 | 93.5 | 0.78 | 600 | 1573 | 366 | 1.8 | 14200 |
| YRKK800-10 | 1600 | 127 | 96.6 | 0.78 | 600 | 1419 | 701 | 1.8 | 16000 |
| YRKK800-10 | 1800 | 143 | 90.7 | 0.78 | 600 | 1596 | 702 | 1.8 | 17500 |
| YRKK900-10 | 2000 | 158 | 93.7 | 0.78 | 600 | 1824 | 682 | 1.8 | 19250 |
