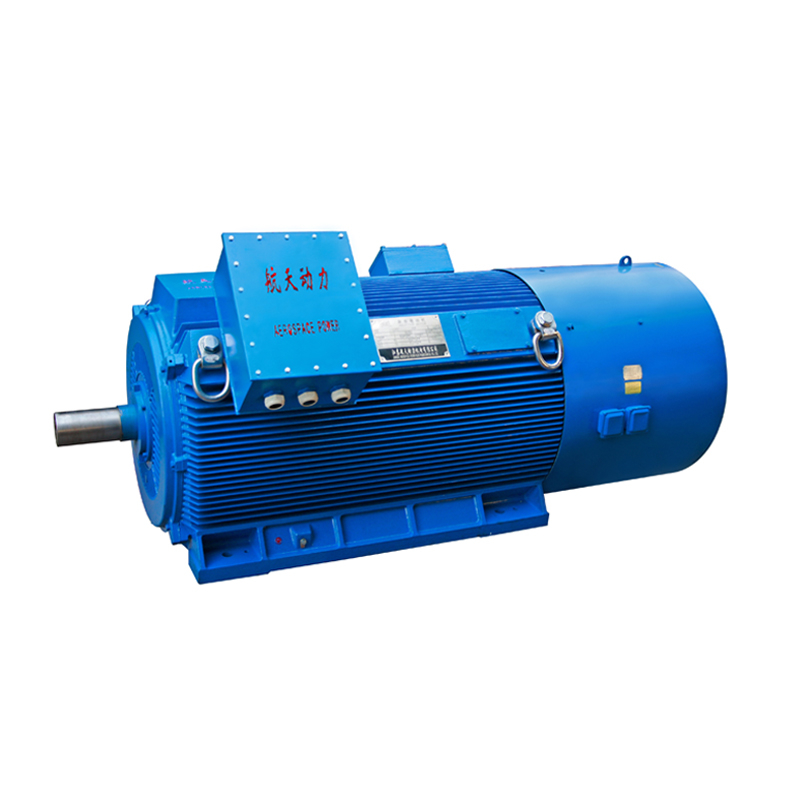

Y2VP高压变频电动机

频率：50/60 Hz
机座号：H355mm-H630mm
功率范围：185kW～3150kW
极数：2P～12P
额定电压：6000V、10000V及各种特殊电压
绝缘等级：F级
防护等级：IP54/55
安装方式：IMB3
冷却方式：IC416

状态：

数量：



询价加入询价篮

产品描述

Y2VP高压变频电动机概述

该系列产品具有结构紧凑、重量轻、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点。

电动机基本安装型式为IMB3(卧式带底脚)，在正常工作条件下，电动机的工作制为连续工作制（S1）；环境空气温度：-20℃～40℃；海拔高度：不超过1000m。

本样本所含电机的基本数据如下：

机座号：355 -630；

同步转速：3000r/min、1500 r/min 、1000 r/min、750 r/min；

额定频率：50Hz（也可按订货要求制造60Hz的电动机（2极电机除外））；

额定电压：6kV、10kV（也可按订货要求制造其它电压的电动机）；

工作制：S1

功率范围：160kW -3150kW；

冷却方式：IC416；

防护等级：IP54，也可制成IP55、IP56、IP65；

环境条件：湿热型，有气候防护场所（TH）；湿热型，无气候防护场所（THW）、干热型，有气候防护场所（TA）；干热型，无气候防护场所（TAW）、热带型，有气候防护场所（T）；热带型，无气候防护场所（TW）、户内、户内防中等腐蚀型（F1）、户内防强腐蚀型（F2）、户外防轻腐蚀型（W）、户外防中等腐蚀型（WF1）、户外防强腐蚀型（WF2）、湿热带（TH）、户外湿热带（WTH）；

该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。

Y2VP高压变频电动机技术数据（保证值）

Y2VP系列高效率高压三相异步电动机型谱数据（6kV）（见表1）。

Y2VP系列高效率高压三相异步电动机型谱数据（10kV）（见表2）。

Y2VP系列高效率高压三相异步电动机技术数据（6kV）（见表3）。

Y2VP系列高效率高压三相异步电动机技术数据（10kV）（见表4）。

表1　Y2VP系列电机型谱(6kV)

机座号	同步转速 r/min
	3000	1500	1000	750
	功率 kW
1 2 3 4 355 5 6 7 8 9	185	185	185	185
	200	200	200	200
	220	220	220	220
	250	250	250	250
	280	280	280	（280）
	315	315	315	—
	355	355	（355）	—
	400	400	—	—
	（450）	（450）	—	—
1 400 2 3 4 5	450	450	355	280
	500	500	400	315
	560	560	450	355
	（630）	（630）	500	400
	—	—	（560）	—
1 450 2 3 4 5	630	630	560	450
	710	710	630	500
	800	800	710	560
	（900）	900	（800）	（630）
	—	（1000）	—	—
1 500 2 3 4 5	900	1000	800	630
	1000	1120	900	710
	1120	1250	1000	800
	1250	1400	1120	（900）
	1400	（1600）	（1250）	—
1 560 2 3 4 5	1600	1600	1250	900
	1800	1800	1400	1000
	2000	2000	1600	1120
	—	2240	1800	1250
	—	—	—	1400
1 630 2 3 4	2240	2500	2000	1600
	2500	2800	2240	1800
	2800	3150	2500	2000
	—	—	—	2240

表2 Y2VP系列电机型谱(10kV)

机座号	同步转速 r/min
	3000	1500	1000	750
	功率 kW
1 2 3 4 400 5 6 7 8 9 10 11	185	185	185	185
	200	200	200	200
	220	220	220	220
	250	250	250	250
	280	280	280	280
	315	315	315	315
	355	355	355	—
	400	400	400	—
	450	450	（450）	—
	（500）	500	—	—
	—	(560)	—	—
1 450 2 3 4 5	500	560	450	355
	560	630	500	400
	630	710	560	450
	710	800	630	500
	（800）	（900）	(710)	—
1 500 2 3 4 5	800	900	710	560
	900	1000	800	630
	1000	1120	900	710
	1120	1250	1000	800
	—	—	（1120）	—
1 560 2 3 4	1250	1400	1120	900
	1400	1600	1250	1000
	1600	1800	1400	1120
	1800	2000	1600	1250
1 630 2 3 4	2000	2240	1800	1400
	2240	2500	2000	1600
	2500	2800	2240	1800
	—	—	—	2000

表3 Y2VP系列电机效率、功率因数标准 (6kV)

功率 kW	同步转速 r/min
	3000	1500	1000	750	3000	1500	1000	750
	效率 η %				功率因数 cosφ
160	-	-	92.2	92.1	-	-	0.8	-
185	92.2	92.6	92.4	92.3	0.84	0.84	0.8	0.76
200	92.4	92.9	92.6	92.5	0.84	0.84	0.8	0.76
220	92.5	93.0	92.8	92.6	0.84	0.84	0.82	0.77
250	92.6	93.1	93.0	92.8	0.84	0.84	0.82	0.77
280	92.9	93.2	93.2	93.0	0.86	0.84	0.82	0.78
315	93.2	93.4	93.5	93.2	0.86	0.85	0.82	0.78
355	93.4	93.6	93.7	93.3	0.86	0.85	0.83	0.78
400	93.9	93.7	93.7	93.5	0.86	0.85	0.83	0.79
450	94.1	94.0	94.0	93.6	0.86	0.85	0.83	0.79
500	94.4	94.2	94.3	94.2	0.87	0.86	0.83	0.8
560	94.5	94.4	94.5	94.3	0.87	0.86	0.83	0.8
630	94.6	94.6	94.6	94.4	0.87	0.86	0.83	0.81
710	94.7	94.8	94.7	94.4	0.87	0.86	0.83	0.81
800	95.1	95.0	94.9	94.6	0.88	0.86	0.83	0.81
900	95.2	95.1	95.1	94.6	0.88	0.86	0.84	0.81
1000	95.3	95.2	95.2	94.7	0.88	0.86	0.84	0.82
1120	95.4	95.3	95.3	94.8	0.88	0.86	0.84	0.82
1250	95.6	95.5	95.5	94.9	0.89	0.87	0.84	0.82
1400	95.7	95.5	95.61	95.0	0.89	0.87	0.86	0.82
1600	95.8	95.6	95.7	95.1	0.89	0.87	0.86	0.82
1800	95.9	95.7	95.8	95.2	0.89	0.87	0.86	0.83
2000	96.0	95.8	95.9	95.3	0.90	0.88	0.86	0.83
2240	96.1	95.9	96.0	95.4	0.90	0.88	0.86	0.83
2500	96.2	96.0	96.1	—	0.90	0.88	0.86	—
2800	96.3	96.1	—	—	0.90	0.88	—	—
3150	—	96.2	—	—	—	0.88	—	—

表4 Y2VP系列电机效率、功率因数标准 (10kV)

功率 kW	同步转速 r/min
	3000	1500	1000	750	3000	1500	1000	750
	效率 η%				功率因数 cosφ
185	93.2	93.2	92.9	93.1	0.84	0.83	0.82	0.77
200	93.3	93.3	93.0	93.2	0.85	0.84	0.82	0.78
220	93.4	93.4	93.1	93.3	0.85	0.84	0.82	0.78
250	93.5	93.5	93.2	93.5	0.85	0.84	0.82	0.78
280	93.7	93.6	93.4	93.7	0.85	0.84	0.83	0.78
315	93.9	93.8	93.6	94.1	0.85	0.84	0.83	0.79
355	94.2	93.9	93.7	94.2	0.86	0.85	0.83	0.79
400	94.4	94.0	93.9	94.4	0.86	0.85	0.83	0.80
450	94.6	94.4	94.0	94.5	0.86	0.85	0.83	0.80
500	94.7	94.4	94.4	94.8	0.86	0.85	0.83	0.80
560	94.8	94.6	94.5	94.9	0.87	0.86	0.83	0.81
630	94.8	94.8	94.8	95.3	0.87	0.86	0.83	0.81
710	95.0	95.2	94.9	95.4	0.87	0.86	0.83	0.81
800	95.1	95.2	95.0	95.5	0.88	0.87	0.84	0.81
900	95.2	95.3	95.2	95.6	0.88	0.87	0.84	0.81
1000	95.3	95.4	95.3	95.8	0.89	0.88	0.84	0.81
1120	95.4	95.5	95.5	95.9	0.89	0.88	0.84	0.81
1250	95.6	95.6	95.6	96.0	0.89	0.88	0.85	0.81
1400	95.7	95.7	95.8	96.0	0.89	0.88	0.85	0.81
1600	95.7	95.9	95.9	96.0	0.91	0.90	0.85	0.82
1800	95.8	96.0	95.9	96.1	0.91	0.90	0.85	0.82
2000	95.9	96.1	95.9	96.1	0.91	0.90	0.85	0.82
2240	96.1	96.2	95.9	—	0.91	0.90	0.86	—
2500	96.1	96.2	—	—	0.91	0.90	—	—
2800	—	96.3	—	—	—	0.91	—	—
