变频永磁驱动系统是公司自主研发设计，以变频永磁技术为核心的专用驱动系统产品，荣获《江苏省省长质量奖》。
该系统包括：变频永磁同步电机+变频驱动器+PLC控制装置+自循环水冷却装置。可适用于地面以及煤矿井下等爆炸性环境。

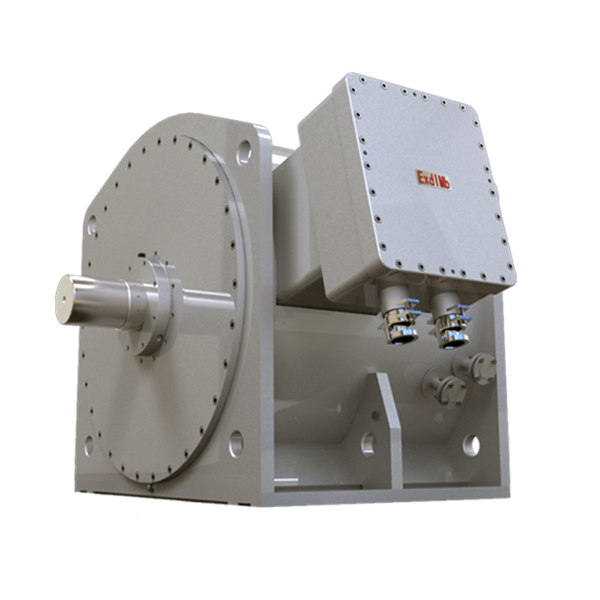

永磁同步电机 （免维护） |

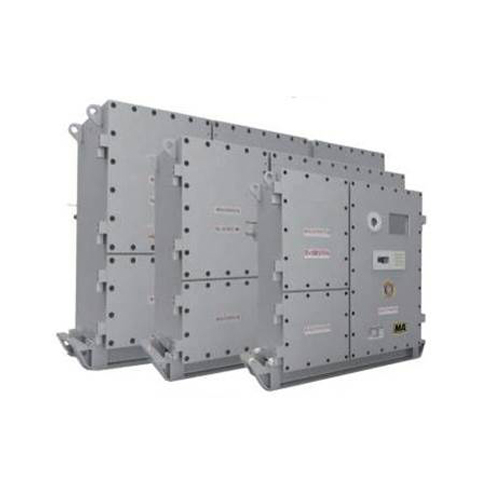

专业变频驱动器 （矢量控制） |
集成PLC控制装置 （多运行数据监测） |

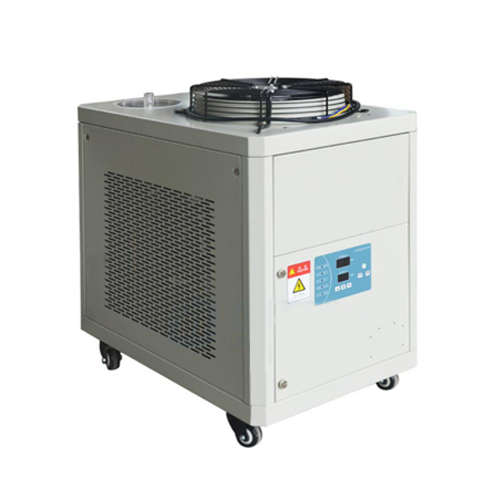

自循环水冷却装置 （电机/变频控制器供水） |
高效率、高功率因数
永磁转子，无转子铜耗，效率>95%，比传统异步电机高出2%-5%；
效率和功率因素曲线平直，在负载20%-120%范围均保持高效率和效率因素；
低速直驱，无减速器/液力耦合器，无中间传动机械损耗；
系统效率92%，大于传统系统10%左右，节省大量能源。
 |  |
系统免维护，省心省力
1.电机免维护
永磁转子无绕组，结构简单；
无集电环碳刷等易损件；
转速慢，轴承寿命更长；
创新设计，永磁体20年退磁率小于20%。
2.低速直驱，简化传动链
电机直接驱动工作件，无需减速器；
低速大扭矩，振动小、噪音低（<85dB）；
彻底解决减速器漏油、环境差的难题。
变频控制，调控灵活
1.启动转矩大，满足重载启动要求
零速满转矩启动；
启动转矩最高可达额定转矩的2.2倍，轻松应对磨机低速重载启动的负载工况。
2.启动电流小，电网无冲击，保护机械装置
启动电流<1.2倍的额定电流，对电网无冲击；
无脉动尖峰电流，对机械无冲击。
变频永磁驱动系统是公司自主研发设计，以变频永磁技术为核心的专用驱动系统产品，荣获《江苏省省长质量奖》。
该系统包括：变频永磁同步电机+变频驱动器+PLC控制装置+自循环水冷却装置。可适用于地面以及煤矿井下等爆炸性环境。
永磁同步电机 （免维护） |
专业变频驱动器 （矢量控制） |
集成PLC控制装置 （多运行数据监测） |
自循环水冷却装置 （电机/变频控制器供水） |
高效率、高功率因数
永磁转子，无转子铜耗，效率>95%，比传统异步电机高出2%-5%；
效率和功率因素曲线平直，在负载20%-120%范围均保持高效率和效率因素；
低速直驱，无减速器/液力耦合器，无中间传动机械损耗；
系统效率92%，大于传统系统10%左右，节省大量能源。
| |
系统免维护，省心省力
1.电机免维护
永磁转子无绕组，结构简单；
无集电环碳刷等易损件；
转速慢，轴承寿命更长；
创新设计，永磁体20年退磁率小于20%。
2.低速直驱，简化传动链
电机直接驱动工作件，无需减速器；
低速大扭矩，振动小、噪音低（<85dB）；
彻底解决减速器漏油、环境差的难题。
变频控制，调控灵活
1.启动转矩大，满足重载启动要求
零速满转矩启动；
启动转矩最高可达额定转矩的2.2倍，轻松应对磨机低速重载启动的负载工况。
2.启动电流小，电网无冲击，保护机械装置
启动电流<1.2倍的额定电流，对电网无冲击；
无脉动尖峰电流，对机械无冲击。
边缘驱动筒式磨机PVD系统简介
边缘驱动筒式磨机直驱电机系统是公司针对边缘驱动磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。该系统可取消减速器，永磁同步电机与小齿轮直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境
新型直驱式永磁电机传动系统带来的优点：
1、取消了齿轮箱，实现了半直驱；
2、提高了传动链传动效率，实现了系统节能；
3、软起动、软停机，实现无极调速
4、永磁电机效率高、功率因数高；
5、取消了各环节庞大的润滑系统、电阻柜等，提高了系统可靠性，减少了检修维护成本；
6、减小了占地面积。
7、低噪声、低振动。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率(kW) | 配套磨机规格 (经供参考) | |
| 边缘驱动磨机用电机系统 | TPYM-160 | 380 | 160 | 165 | 9261 | 2.0 | IC416/IC46W | IMB3 | 185 | φ1.83X3 |
| TPYM-200 | 380 | 200 | 165 | 11576 | 2.0 | IC416/IC46W | IMB3 | 220 | φ2.1X3 | |
| TPYM-250 | 380 | 250 | 165 | 14470 | 2.0 | IC416/IC46W | IMB3 | 280 | φ3.5X13 | |
| TPYM-315 | 380 | 315 | 165 | 18232 | 2.0 | IC416/IC46W | IMB3 | 355 | φ2.4X3.6 | |
| TPYM-630 | 6000/10000 | 630 | 120 | 50138 | 2.0 | IC46W | IMB3 | 710 | φ2.4X10 | |
| TPYM-630 | 6000/10000 | 630 | 200 | 30083 | 2.0 | IC46W | IMB3 | 710 | φ2.4X10 | |
| TPYM-800 | 6000/10000 | 800 | 120 | 63667 | 2.0 | IC46W | IMB3 | 900 | φ2.6X10 | |
| TPYM-800 | 6000/10000 | 800 | 200 | 38200 | 2.0 | IC46W | IMB3 | 900 | φ2.6X10 | |
| TPYM-1000 | 6000/10000 | 1000 | 120 | 79583 | 2.0 | IC46W | IMB3 | 1120 | φ3X9 | |
| TPYM-1000 | 6000/10000 | 1000 | 200 | 47750 | 2.0 | IC46W | IMB3 | 1120 | φ3X9 | |
| TPYM-1250 | 6000/10000 | 1250 | 120 | 99479 | 2.0 | IC46W | IMB3 | 1400 | φ3X12 | |
| TPYM-1250 | 6000/10000 | 1250 | 200 | 59688 | 2.0 | IC46W | IMB3 | 1400 | φ3X12 | |
| TPYM-1400 | 6000/10000 | 1400 | 120 | 111417 | 2.0 | IC46W | IMB3 | 1600 | φ3.2X11 | |
| TPYM-1400 | 6000/10000 | 1400 | 140 | 95500 | 2.0 | IC46W | IMB3 | 1600 | φ3.2X11 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.高压电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
中心驱动磨机PVD系统简介
中心驱动磨机 PVD 系统是针对中心驱动磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。中心直驱系统取消了原大速比减速器，永磁同步电机与筒体直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率 (kW) | 配套磨机规格 (经供参考) | |
| 中心驱动磨机用PVD系统 | TPYM-2000 | 6000/10000 | 2000 | 17.5 | 1091429 | 2.0 | IC46W | IMB3 | 2240 | φ3.5X13 |
| TPYM-2500 | 6000/10000 | 2500 | 17 | 1404419 | 2.0 | IC46W | IMB3 | 2800 | φ3.8X13 | |
| TPYM-2800 | 6000/10000 | 2800 | 16.5 | 1620606 | 2.0 | IC46W | IMB3 | 3150 | φ4X13 | |
| TPYM-3150 | 6000/10000 | 3150 | 16 | 1880156 | 2.0 | IC46W | IMB3 | 3550 | φ4.2X13 | |
| TPYM-3550 | 6000/10000 | 3550 | 16 | 2118906 | 2.0 | IC46W | IMB3 | 4000 | φ4.2X13 | |
| TPYM-4000 | 6000/10000 | 4000 | 15 | 254666 | 2.0 | IC46W | IMB3 | 4500 | φ4.6X13 | |
| TPYM-4500 | 6000/10000 | 4500 | 14.5 | 2963793 | 2.0 | IC46W | IMB3 | 5000 | φ4.6X14 | |
| TPYM-6000 | 6000/10000 | 6000 | 14 | 4092857 | 2.0 | IC46W | IMB3 | 6500 | φ5X15 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.高压电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
陶瓷磨机PVD系统简介
陶瓷磨机PVD系统是针对陶瓷磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。陶瓷磨机直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与皮带轮直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套辊压机规格(经供参考) | ||
| 陶瓷磨机用PVD系统 | TPYM-110 | 380 | 110 | 90 | 11672 | 2 | IC416/IC46W | IMB3 | 132 | 30t单体球 | |
| TPYM-132 | 380 | 132 | 90 | 14007 | 2 | IC416/IC46W | IMB3 | 160 | 40t单体球 | ||
| TPYM-160 | 380 | 160 | 90 | 16978 | 2 | IC416/IC46W | IMB3 | 185 | 40t单体球 | ||
| TPYM-200 | 380 | 200 | 80 | 23875 | 2 | IC416/IC46W | IMB3 | 220 | 40t单体球 | ||
| TPYM-250 | 380 | 250 | 80 | 29844 | 2 | IC416/IC46W | IMB3 | 280 | 60t单体球 | ||
| TPYM-280 | 380 | 280 | 70 | 38200 | 2 | IC416/IC46W | IMB3 | 315 | 100t单体球 | ||
| TPYM-315 | 380 | 315 | 60 | 50138 | 2 | IC416/IC46W | IMB3 | 355 | 100t单体球 | ||
| TPYM-355 | 380 | 355 | 100 | 33903 | 2 | IC416/IC46W | IMB3 | 355 | 50方连续球 | ||
| TPYM-355 | 380 | 355 | 85 | 39885 | 2 | IC416/IC46W | IMB3 | 355 | 50方连续球 | ||
| TPYM-400 | 380 | 400 | 100 | 38200 | 2 | IC416/IC46W | IMB3 | 400 | 60方连续球 | ||
| TPYM-400 | 380 | 400 | 85 | 44941 | 2 | IC416/IC46W | IMB3 | 400 | 60方连续球 | ||
| TPYM-450 | 380 | 450 | 100 | 42975 | 2 | IC416/IC46W | IMB3 | 450 | 70方连续球 | ||
| TPYM-450 | 380 | 450 | 85 | 50559 | 2 | IC416/IC46W | IMB3 | 450 | 70方连续球 | ||
| TPYM-560 | 380 | 560 | 100 | 53480 | 2 | IC416/IC46W | IMB3 | 560 | 90方连续球 | ||
| TPYM-560 | 380 | 560 | 85 | 62918 | 2 | IC416/IC46W | IMB3 | 560 | 90方连续球 | ||
| TPYM-630 | 380 | 630 | 100 | 60165 | 2 | IC416/IC46W | IMB3 | 630 | 90方连续球 | ||
| TPYM-630 | 380 | 630 | 85 | 70782 | 2 | IC416/IC46W | IMB3 | 630 | 90方连续球 | ||
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
边缘驱动筒式磨机PVD系统简介
边缘驱动筒式磨机直驱电机系统是公司针对边缘驱动磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。该系统可取消减速器，永磁同步电机与小齿轮直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境
新型直驱式永磁电机传动系统带来的优点：
1、取消了齿轮箱，实现了半直驱；
2、提高了传动链传动效率，实现了系统节能；
3、软起动、软停机，实现无极调速
4、永磁电机效率高、功率因数高；
5、取消了各环节庞大的润滑系统、电阻柜等，提高了系统可靠性，减少了检修维护成本；
6、减小了占地面积。
7、低噪声、低振动。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率(kW) | 配套磨机规格 (经供参考) | |
| 边缘驱动磨机用电机系统 | TPYM-160 | 380 | 160 | 165 | 9261 | 2.0 | IC416/IC46W | IMB3 | 185 | φ1.83X3 |
| TPYM-200 | 380 | 200 | 165 | 11576 | 2.0 | IC416/IC46W | IMB3 | 220 | φ2.1X3 | |
| TPYM-250 | 380 | 250 | 165 | 14470 | 2.0 | IC416/IC46W | IMB3 | 280 | φ3.5X13 | |
| TPYM-315 | 380 | 315 | 165 | 18232 | 2.0 | IC416/IC46W | IMB3 | 355 | φ2.4X3.6 | |
| TPYM-630 | 6000/10000 | 630 | 120 | 50138 | 2.0 | IC46W | IMB3 | 710 | φ2.4X10 | |
| TPYM-630 | 6000/10000 | 630 | 200 | 30083 | 2.0 | IC46W | IMB3 | 710 | φ2.4X10 | |
| TPYM-800 | 6000/10000 | 800 | 120 | 63667 | 2.0 | IC46W | IMB3 | 900 | φ2.6X10 | |
| TPYM-800 | 6000/10000 | 800 | 200 | 38200 | 2.0 | IC46W | IMB3 | 900 | φ2.6X10 | |
| TPYM-1000 | 6000/10000 | 1000 | 120 | 79583 | 2.0 | IC46W | IMB3 | 1120 | φ3X9 | |
| TPYM-1000 | 6000/10000 | 1000 | 200 | 47750 | 2.0 | IC46W | IMB3 | 1120 | φ3X9 | |
| TPYM-1250 | 6000/10000 | 1250 | 120 | 99479 | 2.0 | IC46W | IMB3 | 1400 | φ3X12 | |
| TPYM-1250 | 6000/10000 | 1250 | 200 | 59688 | 2.0 | IC46W | IMB3 | 1400 | φ3X12 | |
| TPYM-1400 | 6000/10000 | 1400 | 120 | 111417 | 2.0 | IC46W | IMB3 | 1600 | φ3.2X11 | |
| TPYM-1400 | 6000/10000 | 1400 | 140 | 95500 | 2.0 | IC46W | IMB3 | 1600 | φ3.2X11 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.高压电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
中心驱动磨机PVD系统简介
中心驱动磨机 PVD 系统是针对中心驱动磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。中心直驱系统取消了原大速比减速器，永磁同步电机与筒体直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率 (kW) | 配套磨机规格 (经供参考) | |
| 中心驱动磨机用PVD系统 | TPYM-2000 | 6000/10000 | 2000 | 17.5 | 1091429 | 2.0 | IC46W | IMB3 | 2240 | φ3.5X13 |
| TPYM-2500 | 6000/10000 | 2500 | 17 | 1404419 | 2.0 | IC46W | IMB3 | 2800 | φ3.8X13 | |
| TPYM-2800 | 6000/10000 | 2800 | 16.5 | 1620606 | 2.0 | IC46W | IMB3 | 3150 | φ4X13 | |
| TPYM-3150 | 6000/10000 | 3150 | 16 | 1880156 | 2.0 | IC46W | IMB3 | 3550 | φ4.2X13 | |
| TPYM-3550 | 6000/10000 | 3550 | 16 | 2118906 | 2.0 | IC46W | IMB3 | 4000 | φ4.2X13 | |
| TPYM-4000 | 6000/10000 | 4000 | 15 | 254666 | 2.0 | IC46W | IMB3 | 4500 | φ4.6X13 | |
| TPYM-4500 | 6000/10000 | 4500 | 14.5 | 2963793 | 2.0 | IC46W | IMB3 | 5000 | φ4.6X14 | |
| TPYM-6000 | 6000/10000 | 6000 | 14 | 4092857 | 2.0 | IC46W | IMB3 | 6500 | φ5X15 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.高压电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
陶瓷磨机PVD系统简介
陶瓷磨机PVD系统是针对陶瓷磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。陶瓷磨机直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与皮带轮直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套辊压机规格(经供参考) | ||
| 陶瓷磨机用PVD系统 | TPYM-110 | 380 | 110 | 90 | 11672 | 2 | IC416/IC46W | IMB3 | 132 | 30t单体球 | |
| TPYM-132 | 380 | 132 | 90 | 14007 | 2 | IC416/IC46W | IMB3 | 160 | 40t单体球 | ||
| TPYM-160 | 380 | 160 | 90 | 16978 | 2 | IC416/IC46W | IMB3 | 185 | 40t单体球 | ||
| TPYM-200 | 380 | 200 | 80 | 23875 | 2 | IC416/IC46W | IMB3 | 220 | 40t单体球 | ||
| TPYM-250 | 380 | 250 | 80 | 29844 | 2 | IC416/IC46W | IMB3 | 280 | 60t单体球 | ||
| TPYM-280 | 380 | 280 | 70 | 38200 | 2 | IC416/IC46W | IMB3 | 315 | 100t单体球 | ||
| TPYM-315 | 380 | 315 | 60 | 50138 | 2 | IC416/IC46W | IMB3 | 355 | 100t单体球 | ||
| TPYM-355 | 380 | 355 | 100 | 33903 | 2 | IC416/IC46W | IMB3 | 355 | 50方连续球 | ||
| TPYM-355 | 380 | 355 | 85 | 39885 | 2 | IC416/IC46W | IMB3 | 355 | 50方连续球 | ||
| TPYM-400 | 380 | 400 | 100 | 38200 | 2 | IC416/IC46W | IMB3 | 400 | 60方连续球 | ||
| TPYM-400 | 380 | 400 | 85 | 44941 | 2 | IC416/IC46W | IMB3 | 400 | 60方连续球 | ||
| TPYM-450 | 380 | 450 | 100 | 42975 | 2 | IC416/IC46W | IMB3 | 450 | 70方连续球 | ||
| TPYM-450 | 380 | 450 | 85 | 50559 | 2 | IC416/IC46W | IMB3 | 450 | 70方连续球 | ||
| TPYM-560 | 380 | 560 | 100 | 53480 | 2 | IC416/IC46W | IMB3 | 560 | 90方连续球 | ||
| TPYM-560 | 380 | 560 | 85 | 62918 | 2 | IC416/IC46W | IMB3 | 560 | 90方连续球 | ||
| TPYM-630 | 380 | 630 | 100 | 60165 | 2 | IC416/IC46W | IMB3 | 630 | 90方连续球 | ||
| TPYM-630 | 380 | 630 | 85 | 70782 | 2 | IC416/IC46W | IMB3 | 630 | 90方连续球 | ||
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
立式磨机PVD系统简介
立式磨机 PVD 系统是针对立式磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。立式磨机直驱系统取消了原立式减速器，永磁同步电机与磨盘直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 轴向静载荷(KN) | 轴向动载 荷(KN) | 配套变频器 功率 (kW) | |
| 立式磨机用PVD系统 | TPYLM-200 | 380 | 200 | 45 | 42444 | 2.0 | IC46W | IMV3 | 790 | 1750 | 220 |
| TPYLM-280 | 380 | 280 | 45 | 59422 | 2.0 | IC46W | IMV3 | 1100 | 2750 | 315 | |
| TPYLM-400 | 6000/10000 | 400 | 35 | 109143 | 2.0 | IC46W | IMV3 | 1600 | 4000 | 450 | |
| TPYLM-500 | 6000/10000 | 500 | 32 | 149219 | 2.0 | IC46W | IMV3 | 1700 | 4250 | 560 | |
| TPYLM-560 | 6000/10000 | 560 | 32 | 167125 | 2.0 | IC46W | IMV3 | 1800 | 4500 | 630 | |
| TPYLM-630 | 6000/10000 | 630 | 32 | 188016 | 2.0 | IC46W | IMV3 | 2000 | 5000 | 710 | |
| TPYLM-800 | 6000/10000 | 800 | 32 | 238750 | 2.0 | IC46W | IMV3 | 2800 | 7000 | 900 | |
| TPYLM-1250 | 6000/10000 | 1250 | 30 | 397917 | 2.0 | IC46W | IMV3 | 3500 | 8750 | 1400 | |
| TPYLM-1800 | 6000/10000 | 1800 | 30 | 573000 | 2.0 | IC46W | IMV3 | 5100 | 12750 | 2000 | |
| TPYLM-2500 | 6000/10000 | 2500 | 30 | 795833 | 2.0 | IC46W | IMV3 | 6000 | 15000 | 2800 | |
| TPYLM-2800 | 6000/10000 | 2800 | 30 | 891333 | 2.0 | IC46W | IMV3 | 7500 | 18600 | 3150 | |
| TPYLM-3000 | 6000/10000 | 3000 | 28 | 1023214 | 2.0 | IC46W | IMV3 | 7600 | 19000 | 3350 | |
| TPYLM-3150 | 6000/10000 | 3150 | 28 | 1074375 | 2.0 | IC46W | IMV3 | 8000 | 20000 | 3550 | |
| TPYLM-4000 | 6000/10000 | 4000 | 27 | 1414815 | 2.0 | IC46W | IMV3 | 9000 | 22500 | 5000 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机均采用水冷设计，方便现场安装，现场通冷却循环水；
3.电机不仅提供输出扭矩，而且承担上方磨盘及液压系统施加巨大的轴向压力。
选粉机PVD系统简介
选粉机PVD系统是针对选粉机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。选粉机直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率 (KW) | |
| 选粉机用 PVD系统 | TPYJ-55 | 380 | 55 | 150 | 3502 | 1.8 | IC410/IC416 | IMV1 | 55 |
| TPYJ-55 | 380 | 55 | 200 | 2626 | 1.8 | IC410/IC416 | IMV1 | 55 | |
| TPYJ-75 | 380 | 75 | 150 | 4775 | 1.8 | IC410/IC416 | MV1 | 75 | |
| TPYJ-75 | 380 | 75 | 200 | 3581 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-90 | 380 | 90 | 150 | 5730 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-90 | 380 | 90 | 200 | 4298 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-110 | 380 | 110 | 150 | 7003 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-110 | 380 | 110 | 200 | 5253 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-132 | 380 | 132 | 80 | 15758 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-132 | 380 | 132 | 150 | 8404 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-160 | 380 | 160 | 80 | 19100 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-160 | 380 | 160 | 150 | 10187 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-200 | 380 | 200 | 80 | 23875 | 1.8 | IC410/IC416 | IMV1 | 200 | |
| TPYJ-200 | 380 | 200 | 150 | 12733 | 1.8 | IC410/IC416 | IMV1 | 200 | |
| TPYJ-220 | 380 | 220 | 80 | 26263 | 1.8 | IC410/IC416 | IMV1 | 220 | |
| TPYJ-250 | 380 | 250 | 80 | 29844 | 1.8 | IC410/IC416 | IMV1 | 250 | |
| TPYJ-280 | 380 | 280 | 80 | 33425 | 1.8 | IC410/IC416 | IMV1 | 280 | |
| TPYJ-315 | 380 | 315 | 80 | 37603 | 1.8 | IC410/IC416 | IMV1 | 315 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用自然冷却或强制风冷设计，方便现场安装。
塔磨PVD系统简介
塔磨PVD系统是针对塔磨的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。塔磨直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套塔磨规格 (经供参考) | |
| 塔磨用PVD系统 | TPYTM-250 | 380 | 250 | 35 | 68214 | 2.5 | IC46W | IMB3 | 400 | 1800 |
| TPYTM-400 | 6000/10000 | 400 | 35 | 109143 | 2.5 | IC46W | IMB3 | 630 | 2000 | |
| TPYTM-500 | 6000/10000 | 500 | 35 | 136429 | 2.5 | IC46W | IMB3 | 800 | 2500 | |
| TPYTM-800 | 6000/10000 | 800 | 32 | 253672 | 2.5 | IC46W | IMB3 | 1250 | 3000 | |
| TPYTM-1000 | 6000/10000 | 1000 | 30 | 318333 | 2.5 | IC46W | IMB3 | 1600 | 3500 | |
| TPYTM-1120 | 6000/10000 | 1120 | 30 | 356533 | 2.5 | IC46W | IMB3 | 1800 | 3800 | |
| TPYTM-1200 | 6000/10000 | 1200 | 28 | 409286 | 2.5 | IC46W | IMB3 | 2000 | 4000 | |
| TPYTM-1500 | 6000/10000 | 1500 | 28 | 511607 | 2.5 | IC46W | IMB3 | 2500 | 5000 | |
| TPYTM-2000 | 6000/10000 | 2000 | 28 | 682143 | 2.5 | IC46W | IMB3 | 3150 | 6000 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用水冷或强制风冷设计，水冷电机现场通冷却循环水或配置独立的自循环水冷装置。
立式磨机PVD系统简介
立式磨机 PVD 系统是针对立式磨机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。立式磨机直驱系统取消了原立式减速器，永磁同步电机与磨盘直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 轴向静载荷(KN) | 轴向动载 荷(KN) | 配套变频器 功率 (kW) | |
| 立式磨机用PVD系统 | TPYLM-200 | 380 | 200 | 45 | 42444 | 2.0 | IC46W | IMV3 | 790 | 1750 | 220 |
| TPYLM-280 | 380 | 280 | 45 | 59422 | 2.0 | IC46W | IMV3 | 1100 | 2750 | 315 | |
| TPYLM-400 | 6000/10000 | 400 | 35 | 109143 | 2.0 | IC46W | IMV3 | 1600 | 4000 | 450 | |
| TPYLM-500 | 6000/10000 | 500 | 32 | 149219 | 2.0 | IC46W | IMV3 | 1700 | 4250 | 560 | |
| TPYLM-560 | 6000/10000 | 560 | 32 | 167125 | 2.0 | IC46W | IMV3 | 1800 | 4500 | 630 | |
| TPYLM-630 | 6000/10000 | 630 | 32 | 188016 | 2.0 | IC46W | IMV3 | 2000 | 5000 | 710 | |
| TPYLM-800 | 6000/10000 | 800 | 32 | 238750 | 2.0 | IC46W | IMV3 | 2800 | 7000 | 900 | |
| TPYLM-1250 | 6000/10000 | 1250 | 30 | 397917 | 2.0 | IC46W | IMV3 | 3500 | 8750 | 1400 | |
| TPYLM-1800 | 6000/10000 | 1800 | 30 | 573000 | 2.0 | IC46W | IMV3 | 5100 | 12750 | 2000 | |
| TPYLM-2500 | 6000/10000 | 2500 | 30 | 795833 | 2.0 | IC46W | IMV3 | 6000 | 15000 | 2800 | |
| TPYLM-2800 | 6000/10000 | 2800 | 30 | 891333 | 2.0 | IC46W | IMV3 | 7500 | 18600 | 3150 | |
| TPYLM-3000 | 6000/10000 | 3000 | 28 | 1023214 | 2.0 | IC46W | IMV3 | 7600 | 19000 | 3350 | |
| TPYLM-3150 | 6000/10000 | 3150 | 28 | 1074375 | 2.0 | IC46W | IMV3 | 8000 | 20000 | 3550 | |
| TPYLM-4000 | 6000/10000 | 4000 | 27 | 1414815 | 2.0 | IC46W | IMV3 | 9000 | 22500 | 5000 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机均采用水冷设计，方便现场安装，现场通冷却循环水；
3.电机不仅提供输出扭矩，而且承担上方磨盘及液压系统施加巨大的轴向压力。
选粉机PVD系统简介
选粉机PVD系统是针对选粉机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。选粉机直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率 (KW) | |
| 选粉机用 PVD系统 | TPYJ-55 | 380 | 55 | 150 | 3502 | 1.8 | IC410/IC416 | IMV1 | 55 |
| TPYJ-55 | 380 | 55 | 200 | 2626 | 1.8 | IC410/IC416 | IMV1 | 55 | |
| TPYJ-75 | 380 | 75 | 150 | 4775 | 1.8 | IC410/IC416 | MV1 | 75 | |
| TPYJ-75 | 380 | 75 | 200 | 3581 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-90 | 380 | 90 | 150 | 5730 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-90 | 380 | 90 | 200 | 4298 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-110 | 380 | 110 | 150 | 7003 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-110 | 380 | 110 | 200 | 5253 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-132 | 380 | 132 | 80 | 15758 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-132 | 380 | 132 | 150 | 8404 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-160 | 380 | 160 | 80 | 19100 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-160 | 380 | 160 | 150 | 10187 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-200 | 380 | 200 | 80 | 23875 | 1.8 | IC410/IC416 | IMV1 | 200 | |
| TPYJ-200 | 380 | 200 | 150 | 12733 | 1.8 | IC410/IC416 | IMV1 | 200 | |
| TPYJ-220 | 380 | 220 | 80 | 26263 | 1.8 | IC410/IC416 | IMV1 | 220 | |
| TPYJ-250 | 380 | 250 | 80 | 29844 | 1.8 | IC410/IC416 | IMV1 | 250 | |
| TPYJ-280 | 380 | 280 | 80 | 33425 | 1.8 | IC410/IC416 | IMV1 | 280 | |
| TPYJ-315 | 380 | 315 | 80 | 37603 | 1.8 | IC410/IC416 | IMV1 | 315 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用自然冷却或强制风冷设计，方便现场安装。
塔磨PVD系统简介
塔磨PVD系统是针对塔磨的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。塔磨直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套塔磨规格 (经供参考) | |
| 塔磨用PVD系统 | TPYTM-250 | 380 | 250 | 35 | 68214 | 2.5 | IC46W | IMB3 | 400 | 1800 |
| TPYTM-400 | 6000/10000 | 400 | 35 | 109143 | 2.5 | IC46W | IMB3 | 630 | 2000 | |
| TPYTM-500 | 6000/10000 | 500 | 35 | 136429 | 2.5 | IC46W | IMB3 | 800 | 2500 | |
| TPYTM-800 | 6000/10000 | 800 | 32 | 253672 | 2.5 | IC46W | IMB3 | 1250 | 3000 | |
| TPYTM-1000 | 6000/10000 | 1000 | 30 | 318333 | 2.5 | IC46W | IMB3 | 1600 | 3500 | |
| TPYTM-1120 | 6000/10000 | 1120 | 30 | 356533 | 2.5 | IC46W | IMB3 | 1800 | 3800 | |
| TPYTM-1200 | 6000/10000 | 1200 | 28 | 409286 | 2.5 | IC46W | IMB3 | 2000 | 4000 | |
| TPYTM-1500 | 6000/10000 | 1500 | 28 | 511607 | 2.5 | IC46W | IMB3 | 2500 | 5000 | |
| TPYTM-2000 | 6000/10000 | 2000 | 28 | 682143 | 2.5 | IC46W | IMB3 | 3150 | 6000 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用水冷或强制风冷设计，水冷电机现场通冷却循环水或配置独立的自循环水冷装置。
辊压机PVD系统简介
辊压机 PVD 系统是针对辊压机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。辊压机PVD驱动系统将原两级行星减速器变为单极行星减速机，永磁同步电机额定输出转速为300r/ min，大大提高了减速机的使用寿命，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套辊压机规格(经供参考) | |
| 辊压机用PVD系统 | TPYM-630 | 6000/10000 | 630 | 300 | 20055 | 2.0 | IC46W | IMB3 | 630 | φ140X100 |
| TPYM-710 | 6000/10000 | 710 | 300 | 22602 | 2.0 | IC46W | IMB3 | 710 | φ150X100 | |
| TPYM-800 | 6000/10000 | 800 | 300 | 25467 | 2.0 | IC46W | IMB3 | 800 | φ150X110 | |
| TPYM-900 | 6000/10000 | 900 | 300 | 28650 | 2.0 | IC46W | IMB3 | 900 | φ170X110 | |
| TPYM-1000 | 6000/10000 | 1000 | 300 | 31833 | 2.0 | IC46W | IMB3 | 1000 | φ170X120 | |
| TPYM-1120 | 6000/10000 | 1120 | 300 | 35653 | 2.0 | IC46W | IMB3 | 1120 | φ160X140 | |
| TPYM-1250 | 6000/10000 | 1250 | 300 | 39792 | 2.0 | IC46W | IMB3 | 1250 | φ170X140 | |
| TPYM-1400 | 6000/10000 | 1400 | 300 | 44567 | 2.0 | IC46W | IMB3 | 1400 | φ180X140 | |
| TPYM-1600 | 6000/10000 | 1600 | 300 | 50933 | 2.0 | IC46W | IMB3 | 1600 | φ180X160 | |
| TPYM-2000 | 6000/10000 | 2000 | 300 | 63667 | 2.0 | IC46W | IMB3 | 2000 | φ200X180 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
带式输送机PVD系统简介
带式输送机PVD系统是针对带式输送机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁滚筒、变频器及相关控制装置为硬件基础。带式输送机用永磁滚筒取消了原减速器以及液力耦合器，永磁同步电机与滚筒直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率(kW) | |
| 输送机用 PVD系统 | TPYS-30 | 380/660/1140 | 30 | 60 | 4775 | 2.0 | IC416/IC46W | IMB3 | 37 |
| TPYS-45 | 380/660/1140 | 45 | 60 | 7163 | 2.0 | IC416/IC46W | IMB3 | 55 | |
| TPYS-55 | 380/660/1140 | 55 | 60 | 8754 | 2.0 | IC416/IC46W | IMB3 | 75 | |
| TPYS-75 | 380/660/1140 | 75 | 60 | 11938 | 2.0 | IC416/IC46W | IMB3 | 90 | |
| TPYS-90 | 380/660/1140 | 90 | 60 | 14325 | 2.0 | IC416/IC46W | IMB3 | 110 | |
| TPYS-110 | 380/660/1140 | 110 | 60 | 17508 | 2.0 | IC416/IC46W | IMB3 | 132 | |
| TPYS-132 | 380/660/1140 | 132 | 60 | 21010 | 2.0 | IC416/IC46W | IMB3 | 160 | |
| TPYS-160 | 380/660/1140 | 160 | 60 | 25467 | 2.0 | IC416/IC46W | IMB3 | 200 | |
| TPYS-200 | 380/660/1140 | 200 | 60 | 31833 | 2.0 | IC416/IC46W | IMB3 | 250 | |
| TPYS-250 | 380/660/1140 | 250 | 60 | 39792 | 2.0 | IC416/IC46W | IMB3 | 315 | |
| TPYS-315 | 380/660/1140 | 315 | 60 | 50138 | 2.0 | IC416/IC46W | IMB3 | 400 | |
| TPYS-355 | 380/660/1140 | 355 | 60 | 56504 | 2.0 | IC416/IC46W | IMB3 | 450 | |
| TPYS-400 | 380/660/1140 | 400 | 60 | 63667 | 2.0 | IC416/IC46W | IMB3 | 500 | |
| TPYS-450 | 380/660/1140 | 450 | 60 | 71625 | 2.0 | IC416/IC46W | IMB3 | 560 | |
| TPYS-500 | 660/1140/6000/10000 | 500 | 60 | 79583 | 2.0 | IC416/IC46W | IMB3 | 630 | |
| TPYS-560 | 660/1140/6000/10000 | 560 | 60 | 89133 | 2.0 | IC416/IC46W | IMB3 | 710 | |
| TPYS-630 | 660/1140/6000/10000 | 630 | 60 | 100275 | 2.0 | IC416/IC46W | IMB3 | 800 | |
| TPYS-710 | 1140/6000/10000 | 710 | 60 | 113008 | 2.0 | IC416/IC46W | IMB3 | 900 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，对于水冷电机现场通冷却循环水或配置独立的自循环水冷装置。
3. 电机具有安标认证，可应用于煤矿井下工况。
搅拌机PVD系统简介
搅拌机PVD系统是针对搅拌机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。搅拌机直驱系统取消了原减速器或皮带轮，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率(kW) | |
| 搅拌机用PVD系统 | TPYJ-90 | 380 | 90 | 130 | 6612 | 1.8 | IC416/IC46W | IMV1 | 90 |
| TPYJ-110 | 380 | 110 | 130 | 8081 | 1.8 | IC416/IC46W | IMV1 | 110 | |
| TPYJ-132 | 380 | 132 | 130 | 9697 | 1.8 | IC416/IC46W | IMV1 | 132 | |
| TPYJ-160 | 380 | 160 | 130 | 11754 | 1.8 | IC416/IC46W | IMV1 | 160 | |
| TPYJ-200 | 380 | 200 | 130 | 14692 | 1.8 | IC416/IC46W | IMV1 | 200 | |
| TPYJ-220 | 380 | 220 | 130 | 16162 | 1.8 | IC416/IC46W | IMV1 | 220 | |
| TPYJ-250 | 380 | 250 | 130 | 18365 | 1.8 | IC416/IC46W | IMV1 | 250 | |
| TPYJ-280 | 690 | 280 | 130 | 20569 | 1.8 | IC416/IC46W | IMV1 | 280 | |
| TPYJ-315 | 690 | 315 | 130 | 23140 | 1.8 | IC416/IC46W | IMV1 | 315 | |
| TPYJ-355 | 690 | 355 | 130 | 26079 | 1.8 | IC416/IC46W | IMV1 | 355 | |
| TPYJ-400 | 690 | 400 | 130 | 29385 | 1.8 | IC416/IC46W | IMV1 | 400 | |
| JPYJ-450 | 690 | 450 | 130 | 33058 | 1.8 | IC416/IC46W | IMV1 | 450 | |
| TPYJ-500 | 690 | 500 | 130 | 36731 | 1.8 | IC416/IC46W | IMV1 | 500 | |
| TPYJ-560 | 10000 | 560 | 130 | 41138 | 1.8 | IC416/IC46W | IMV1 | 560 | |
| TPYJ-630 | 10000 | 630 | 130 | 46281 | 1.8 | IC416/IC46W | IMV1 | 630 |
辊压机PVD系统简介
辊压机 PVD 系统是针对辊压机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。辊压机PVD驱动系统将原两级行星减速器变为单极行星减速机，永磁同步电机额定输出转速为300r/ min，大大提高了减速机的使用寿命，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | 配套辊压机规格(经供参考) | |
| 辊压机用PVD系统 | TPYM-630 | 6000/10000 | 630 | 300 | 20055 | 2.0 | IC46W | IMB3 | 630 | φ140X100 |
| TPYM-710 | 6000/10000 | 710 | 300 | 22602 | 2.0 | IC46W | IMB3 | 710 | φ150X100 | |
| TPYM-800 | 6000/10000 | 800 | 300 | 25467 | 2.0 | IC46W | IMB3 | 800 | φ150X110 | |
| TPYM-900 | 6000/10000 | 900 | 300 | 28650 | 2.0 | IC46W | IMB3 | 900 | φ170X110 | |
| TPYM-1000 | 6000/10000 | 1000 | 300 | 31833 | 2.0 | IC46W | IMB3 | 1000 | φ170X120 | |
| TPYM-1120 | 6000/10000 | 1120 | 300 | 35653 | 2.0 | IC46W | IMB3 | 1120 | φ160X140 | |
| TPYM-1250 | 6000/10000 | 1250 | 300 | 39792 | 2.0 | IC46W | IMB3 | 1250 | φ170X140 | |
| TPYM-1400 | 6000/10000 | 1400 | 300 | 44567 | 2.0 | IC46W | IMB3 | 1400 | φ180X140 | |
| TPYM-1600 | 6000/10000 | 1600 | 300 | 50933 | 2.0 | IC46W | IMB3 | 1600 | φ180X160 | |
| TPYM-2000 | 6000/10000 | 2000 | 300 | 63667 | 2.0 | IC46W | IMB3 | 2000 | φ200X180 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机均采用水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
带式输送机PVD系统简介
带式输送机PVD系统是针对带式输送机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁滚筒、变频器及相关控制装置为硬件基础。带式输送机用永磁滚筒取消了原减速器以及液力耦合器，永磁同步电机与滚筒直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率(kW) | |
| 输送机用 PVD系统 | TPYS-30 | 380/660/1140 | 30 | 60 | 4775 | 2.0 | IC416/IC46W | IMB3 | 37 |
| TPYS-45 | 380/660/1140 | 45 | 60 | 7163 | 2.0 | IC416/IC46W | IMB3 | 55 | |
| TPYS-55 | 380/660/1140 | 55 | 60 | 8754 | 2.0 | IC416/IC46W | IMB3 | 75 | |
| TPYS-75 | 380/660/1140 | 75 | 60 | 11938 | 2.0 | IC416/IC46W | IMB3 | 90 | |
| TPYS-90 | 380/660/1140 | 90 | 60 | 14325 | 2.0 | IC416/IC46W | IMB3 | 110 | |
| TPYS-110 | 380/660/1140 | 110 | 60 | 17508 | 2.0 | IC416/IC46W | IMB3 | 132 | |
| TPYS-132 | 380/660/1140 | 132 | 60 | 21010 | 2.0 | IC416/IC46W | IMB3 | 160 | |
| TPYS-160 | 380/660/1140 | 160 | 60 | 25467 | 2.0 | IC416/IC46W | IMB3 | 200 | |
| TPYS-200 | 380/660/1140 | 200 | 60 | 31833 | 2.0 | IC416/IC46W | IMB3 | 250 | |
| TPYS-250 | 380/660/1140 | 250 | 60 | 39792 | 2.0 | IC416/IC46W | IMB3 | 315 | |
| TPYS-315 | 380/660/1140 | 315 | 60 | 50138 | 2.0 | IC416/IC46W | IMB3 | 400 | |
| TPYS-355 | 380/660/1140 | 355 | 60 | 56504 | 2.0 | IC416/IC46W | IMB3 | 450 | |
| TPYS-400 | 380/660/1140 | 400 | 60 | 63667 | 2.0 | IC416/IC46W | IMB3 | 500 | |
| TPYS-450 | 380/660/1140 | 450 | 60 | 71625 | 2.0 | IC416/IC46W | IMB3 | 560 | |
| TPYS-500 | 660/1140/6000/10000 | 500 | 60 | 79583 | 2.0 | IC416/IC46W | IMB3 | 630 | |
| TPYS-560 | 660/1140/6000/10000 | 560 | 60 | 89133 | 2.0 | IC416/IC46W | IMB3 | 710 | |
| TPYS-630 | 660/1140/6000/10000 | 630 | 60 | 100275 | 2.0 | IC416/IC46W | IMB3 | 800 | |
| TPYS-710 | 1140/6000/10000 | 710 | 60 | 113008 | 2.0 | IC416/IC46W | IMB3 | 900 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，对于水冷电机现场通冷却循环水或配置独立的自循环水冷装置。
3. 电机具有安标认证，可应用于煤矿井下工况。
搅拌机PVD系统简介
搅拌机PVD系统是针对搅拌机的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。搅拌机直驱系统取消了原减速器或皮带轮，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率(kW) | |
| 搅拌机用PVD系统 | TPYJ-90 | 380 | 90 | 130 | 6612 | 1.8 | IC416/IC46W | IMV1 | 90 |
| TPYJ-110 | 380 | 110 | 130 | 8081 | 1.8 | IC416/IC46W | IMV1 | 110 | |
| TPYJ-132 | 380 | 132 | 130 | 9697 | 1.8 | IC416/IC46W | IMV1 | 132 | |
| TPYJ-160 | 380 | 160 | 130 | 11754 | 1.8 | IC416/IC46W | IMV1 | 160 | |
| TPYJ-200 | 380 | 200 | 130 | 14692 | 1.8 | IC416/IC46W | IMV1 | 200 | |
| TPYJ-220 | 380 | 220 | 130 | 16162 | 1.8 | IC416/IC46W | IMV1 | 220 | |
| TPYJ-250 | 380 | 250 | 130 | 18365 | 1.8 | IC416/IC46W | IMV1 | 250 | |
| TPYJ-280 | 690 | 280 | 130 | 20569 | 1.8 | IC416/IC46W | IMV1 | 280 | |
| TPYJ-315 | 690 | 315 | 130 | 23140 | 1.8 | IC416/IC46W | IMV1 | 315 | |
| TPYJ-355 | 690 | 355 | 130 | 26079 | 1.8 | IC416/IC46W | IMV1 | 355 | |
| TPYJ-400 | 690 | 400 | 130 | 29385 | 1.8 | IC416/IC46W | IMV1 | 400 | |
| JPYJ-450 | 690 | 450 | 130 | 33058 | 1.8 | IC416/IC46W | IMV1 | 450 | |
| TPYJ-500 | 690 | 500 | 130 | 36731 | 1.8 | IC416/IC46W | IMV1 | 500 | |
| TPYJ-560 | 10000 | 560 | 130 | 41138 | 1.8 | IC416/IC46W | IMV1 | 560 | |
| TPYJ-630 | 10000 | 630 | 130 | 46281 | 1.8 | IC416/IC46W | IMV1 | 630 |
带式输送机永磁滚筒简介
带式输送机 PVD 系统是根据市场需求开发的新型永磁外转子直驱装置。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。带式输送机直驱系统取消了原减速器、液力耦合器、异步电机、联轴器、传动滚筒，是集驱动、传动、滚筒于一体，带来了带式输送机驱动系统的革命性变革。永磁滚筒可集成逆止器、制动器于一体，满足带式输送机各种工况需要。
| 滚筒型号 | 滚筒直径 | 带宽 | 筒长 | 带速 | 功率 | 过载倍数 | 冷却方式 | |
| 带式输送机用永磁滚筒 | S(F)TY(B)55-3.15-630X800 | 630 | 650 | 800 | 3.15 | 55 | 2.0 | IC46W/IC416 |
| S(F)TY(B)(55-75)-(2.5-3.15)-630X800 | 800 | 950 | 2.5-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-75)-(2.0-3.15)-630X1000 | 1000 | 1150 | 2.0-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-75)-(1.6-3.15)-630X1200 | 1200 | 1400 | 1.6-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-132)-(2.0-3.55)-800X800 | 800 | 950 | 2.0-3.55 | 55-132 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-160)-(2.0-3.55)-800X1000 | 800 | 1000 | 1150 | 2.0-3.55 | 55-160 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(55-200)-(2.0-3.55)-800X1200 | 1200 | 1400 | 2.0-3.55 | 55-200 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-132)-(2.5-4.0)-100X800 | 1000 | 800 | 950 | 2.5-4.0 | 55-132 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(55-200)-(2.5-4.0)-1000X1000 | 1000 | 1150 | 2.5-4.0 | 55-200 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-315)-(2.5-4.0)-1000X1200 | 1200 | 1400 | 2.5-4.0 | 55-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(185-315)-(2.5-4.0)-1000X1600 | 1400 | 1600 | 2.5-4.0 | 185-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1000 | 1000 | 1150 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1200 | 1250 | 1200 | 1400 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1400 | 1400 | 1600 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
3. 滚筒具有安标认证，可应用于煤矿井下工况。
雷蒙磨PVD系统简介
雷蒙磨 PVD 系统是针对雷蒙磨的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。雷蒙磨直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率(kW) | 配套雷蒙磨规格 (经供参考) | |
| 雷蒙磨用PVD系统 | TPYR-45 | 380 | 45 | 130 | 3306 | 2.0 | IC46W | MV3 | 45 | 600 |
| TPYR-75 | 380 | 75 | 120 | 5969 | 2.0 | IC46W | IMV3 | 75 | 1000 | |
| TPYR-90 | 380 | 90 | 110 | 7814 | 2.0 | IC46W | MV3 | 90 | 1300 | |
| TPYR-110 | 380 | 110 | 100 | 10505 | 2.0 | IC46W | IMV3 | 110 | 1500 | |
| TPYR-132 | 380 | 132 | 90 | 14007 | 2.0 | IC46W | IMV3 | 132 | 1600 | |
| TPYR-160 | 380 | 160 | 90 | 16978 | 2.0 | IC46W | IMV3 | 160 | 1700 | |
| TPYR-185 | 380 | 185 | 80 | 22084 | 2.0 | IC46W | IMV3 | 185 | 1900 | |
| TPYR-200 | 380 | 200 | 80 | 23875 | 2.0 | IC46W | IMV3 | 200 | 2000 | |
| TPYR-220 | 380 | 220 | 80 | 26263 | 2.0 | IC46W | IMV3 | 220 | 2000 | |
| TPYR-250 | 380 | 250 | 80 | 29844 | 2.0 | IC46W | MV3 | 250 | 2100 | |
| TPYR-280 | 380 | 280 | 75 | 35653 | 2.0 | IC46W | IMV3 | 280 | 2200 | |
| TPYR-315 | 380 | 315 | 75 | 40110 | 2.0 | IC46W | IMV3 | 315 | 2200 | |
| TPYR-355 | 380 | 355 | 75 | 45203 | 2.0 | IC46W | IMV3 | 355 | 2300 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
空冷岛PVD系统简介
空冷岛 PVD 系统是针对空冷岛的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。空冷岛直驱系统取消了原减速器或皮带轮，彻底解决了漏油问题，永磁同步电机与扇叶直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | |
| 空冷岛用PVD系统 | TPYJ-55 | 380 | 55 | 90 | 5836 | 1.8 | IC410/IC416 | IMV1 | 55 |
| TPYJ-55 | 380 | 55 | 110 | 4775 | 1.8 | IC410/IC416 | IMV1 | 55 | |
| TPYJ-75 | 380 | 75 | 90 | 7958 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-75 | 380 | 75 | 110 | 6511 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-90 | 380 | 90 | 90 | 9550 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-90 | 380 | 90 | 110 | 7814 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-110 | 380 | 110 | 90 | 11672 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-110 | 690 | 110 | 110 | 9550 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-132 | 690 | 132 | 90 | 14007 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-132 | 690 | 132 | 110 | 11460 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-160 | 690 | 160 | 90 | 16978 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-160 | 690 | 160 | 110 | 13891 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-185 | 690 | 185 | 90 | 19631 | 1.8 | IC410/IC416 | IMV1 | 185 | |
| TPYJ-185 | 10000 | 185 | 110 | 16061 | 1.8 | IC410/IC416 | IMV1 | 185 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用自然冷却或强制风冷设计，方便现场安装。
风机泵类设备用PVD系统简介
风机泵类设备用 PVD 系统是针对风机泵类设备的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，中速永磁同步电机、变频器及相关控制装置为硬件基础。永磁电机高于传统异步电机，尤其在低速运行时，效率及功率因数更具优势，是风机泵类设备用的最合适的驱动产品。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | |
| 风机泵类设备用PVD系统 | TPYG-1000 | 6000/10000 | 1000 | 1000 | 9550 | 1.8 | IC611 | IMB3 | 1000 |
| TPYG-1250 | 6000/10000 | 1250 | 1000 | 11938 | 1.8 | IC611 | IMB3 | 1250 | |
| TPYG-1600 | 6000/10000 | 1600 | 1000 | 15280 | 1.8 | IC611 | IMB3 | 1600 | |
| TPYG-2000 | 6000/10000 | 2000 | 1000 | 19100 | 1.8 | IC611 | IMB3 | 2000 | |
| TPYG-2500 | 6000/10000 | 2500 | 1000 | 23875 | 1.8 | IC611 | IMB3 | 2500 | |
| TPYG-3000 | 6000/10000 | 3000 | 1000 | 28650 | 1.8 | IC611 | IMB3 | 3000 | |
| TPYG-3550 | 6000/10000 | 3550 | 1000 | 33903 | 1.8 | IC611 | IMB3 | 3550 | |
| TPYG-3800 | 6000/10000 | 3800 | 1000 | 36290 | 1.8 | IC611 | IMB3 | 3800 | |
| TPYG-4500 | 6000/10000 | 4500 | 1000 | 42975 | 1.8 | IC611 | IMB3 | 4500 |
带式输送机永磁滚筒简介
带式输送机 PVD 系统是根据市场需求开发的新型永磁外转子直驱装置。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。带式输送机直驱系统取消了原减速器、液力耦合器、异步电机、联轴器、传动滚筒，是集驱动、传动、滚筒于一体，带来了带式输送机驱动系统的革命性变革。永磁滚筒可集成逆止器、制动器于一体，满足带式输送机各种工况需要。
| 滚筒型号 | 滚筒直径 | 带宽 | 筒长 | 带速 | 功率 | 过载倍数 | 冷却方式 | |
| 带式输送机用永磁滚筒 | S(F)TY(B)55-3.15-630X800 | 630 | 650 | 800 | 3.15 | 55 | 2.0 | IC46W/IC416 |
| S(F)TY(B)(55-75)-(2.5-3.15)-630X800 | 800 | 950 | 2.5-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-75)-(2.0-3.15)-630X1000 | 1000 | 1150 | 2.0-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-75)-(1.6-3.15)-630X1200 | 1200 | 1400 | 1.6-3.15 | 55-75 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-132)-(2.0-3.55)-800X800 | 800 | 950 | 2.0-3.55 | 55-132 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-160)-(2.0-3.55)-800X1000 | 800 | 1000 | 1150 | 2.0-3.55 | 55-160 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(55-200)-(2.0-3.55)-800X1200 | 1200 | 1400 | 2.0-3.55 | 55-200 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-132)-(2.5-4.0)-100X800 | 1000 | 800 | 950 | 2.5-4.0 | 55-132 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(55-200)-(2.5-4.0)-1000X1000 | 1000 | 1150 | 2.5-4.0 | 55-200 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(55-315)-(2.5-4.0)-1000X1200 | 1200 | 1400 | 2.5-4.0 | 55-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(185-315)-(2.5-4.0)-1000X1600 | 1400 | 1600 | 2.5-4.0 | 185-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1000 | 1000 | 1150 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 | ||
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1200 | 1250 | 1200 | 1400 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 | |
| S(F)TY(B)(200-315)-(3.15-4.0)-1250X1400 | 1400 | 1600 | 3.15-4.0 | 200-315 | 2.0 | IC46W/IC416 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
3. 滚筒具有安标认证，可应用于煤矿井下工况。
雷蒙磨PVD系统简介
雷蒙磨 PVD 系统是针对雷蒙磨的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。雷蒙磨直驱系统取消了原减速器，彻底解决了漏油问题，永磁同步电机与主轴直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器 功率(kW) | 配套雷蒙磨规格 (经供参考) | |
| 雷蒙磨用PVD系统 | TPYR-45 | 380 | 45 | 130 | 3306 | 2.0 | IC46W | MV3 | 45 | 600 |
| TPYR-75 | 380 | 75 | 120 | 5969 | 2.0 | IC46W | IMV3 | 75 | 1000 | |
| TPYR-90 | 380 | 90 | 110 | 7814 | 2.0 | IC46W | MV3 | 90 | 1300 | |
| TPYR-110 | 380 | 110 | 100 | 10505 | 2.0 | IC46W | IMV3 | 110 | 1500 | |
| TPYR-132 | 380 | 132 | 90 | 14007 | 2.0 | IC46W | IMV3 | 132 | 1600 | |
| TPYR-160 | 380 | 160 | 90 | 16978 | 2.0 | IC46W | IMV3 | 160 | 1700 | |
| TPYR-185 | 380 | 185 | 80 | 22084 | 2.0 | IC46W | IMV3 | 185 | 1900 | |
| TPYR-200 | 380 | 200 | 80 | 23875 | 2.0 | IC46W | IMV3 | 200 | 2000 | |
| TPYR-220 | 380 | 220 | 80 | 26263 | 2.0 | IC46W | IMV3 | 220 | 2000 | |
| TPYR-250 | 380 | 250 | 80 | 29844 | 2.0 | IC46W | MV3 | 250 | 2100 | |
| TPYR-280 | 380 | 280 | 75 | 35653 | 2.0 | IC46W | IMV3 | 280 | 2200 | |
| TPYR-315 | 380 | 315 | 75 | 40110 | 2.0 | IC46W | IMV3 | 315 | 2200 | |
| TPYR-355 | 380 | 355 | 75 | 45203 | 2.0 | IC46W | IMV3 | 355 | 2300 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用强制风冷或水冷设计，方便现场安装，现场通冷却循环水或配置独立的自循环水冷装置。
空冷岛PVD系统简介
空冷岛 PVD 系统是针对空冷岛的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，永磁同步电机、变频器及相关控制装置为硬件基础。空冷岛直驱系统取消了原减速器或皮带轮，彻底解决了漏油问题，永磁同步电机与扇叶直接联接，采用变频器控制运行，具有结构紧凑、传动效率高、噪音低、使用寿命长、运作平稳、工作可靠、安装方便等诸多优点，适应各种恶劣工作环境。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | |
| 空冷岛用PVD系统 | TPYJ-55 | 380 | 55 | 90 | 5836 | 1.8 | IC410/IC416 | IMV1 | 55 |
| TPYJ-55 | 380 | 55 | 110 | 4775 | 1.8 | IC410/IC416 | IMV1 | 55 | |
| TPYJ-75 | 380 | 75 | 90 | 7958 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-75 | 380 | 75 | 110 | 6511 | 1.8 | IC410/IC416 | IMV1 | 75 | |
| TPYJ-90 | 380 | 90 | 90 | 9550 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-90 | 380 | 90 | 110 | 7814 | 1.8 | IC410/IC416 | IMV1 | 90 | |
| TPYJ-110 | 380 | 110 | 90 | 11672 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-110 | 690 | 110 | 110 | 9550 | 1.8 | IC410/IC416 | IMV1 | 110 | |
| TPYJ-132 | 690 | 132 | 90 | 14007 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-132 | 690 | 132 | 110 | 11460 | 1.8 | IC410/IC416 | IMV1 | 132 | |
| TPYJ-160 | 690 | 160 | 90 | 16978 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-160 | 690 | 160 | 110 | 13891 | 1.8 | IC410/IC416 | IMV1 | 160 | |
| TPYJ-185 | 690 | 185 | 90 | 19631 | 1.8 | IC410/IC416 | IMV1 | 185 | |
| TPYJ-185 | 10000 | 185 | 110 | 16061 | 1.8 | IC410/IC416 | IMV1 | 185 |
注：
1.以上规格为部分公司产品，输出转速可根据用户要求进行设计；
2.电机采用自然冷却或强制风冷设计，方便现场安装。
风机泵类设备用PVD系统简介
风机泵类设备用 PVD 系统是针对风机泵类设备的驱动与控制技术提供的综合一揽子解决方案。它以永磁变频直驱技术为核心，中速永磁同步电机、变频器及相关控制装置为硬件基础。永磁电机高于传统异步电机，尤其在低速运行时，效率及功率因数更具优势，是风机泵类设备用的最合适的驱动产品。
| 电机型号 | 电压等级 (V) | 额定功率 (KW) | 额定转速 (r/min) | 额定扭矩 (Nm) | 过载倍数 | 冷却方式 | 安装方式 | 配套变频器功率 (kW) | |
| 风机泵类设备用PVD系统 | TPYG-1000 | 6000/10000 | 1000 | 1000 | 9550 | 1.8 | IC611 | IMB3 | 1000 |
| TPYG-1250 | 6000/10000 | 1250 | 1000 | 11938 | 1.8 | IC611 | IMB3 | 1250 | |
| TPYG-1600 | 6000/10000 | 1600 | 1000 | 15280 | 1.8 | IC611 | IMB3 | 1600 | |
| TPYG-2000 | 6000/10000 | 2000 | 1000 | 19100 | 1.8 | IC611 | IMB3 | 2000 | |
| TPYG-2500 | 6000/10000 | 2500 | 1000 | 23875 | 1.8 | IC611 | IMB3 | 2500 | |
| TPYG-3000 | 6000/10000 | 3000 | 1000 | 28650 | 1.8 | IC611 | IMB3 | 3000 | |
| TPYG-3550 | 6000/10000 | 3550 | 1000 | 33903 | 1.8 | IC611 | IMB3 | 3550 | |
| TPYG-3800 | 6000/10000 | 3800 | 1000 | 36290 | 1.8 | IC611 | IMB3 | 3800 | |
| TPYG-4500 | 6000/10000 | 4500 | 1000 | 42975 | 1.8 | IC611 | IMB3 | 4500 |
