一、带式输送机用SPFD系统介绍
1)带式输送机用智能永磁变频直驱系统简介
智能永磁变频直驱系统（SPFD）是由江苏航天自主研发并生产、以永磁变频技术为核心的新型带式输送机驱动 系统产品，与传统装置相比，永磁变频直驱系统具有低速、大扭矩、传动效率高、运行平稳、结构紧凑、占据空间小等 诸多优点，适合在各种恶劣工况下工作，是目前带式输送机理想的驱动系统。
2)带式输送机用智能永磁变频直驱系统构成

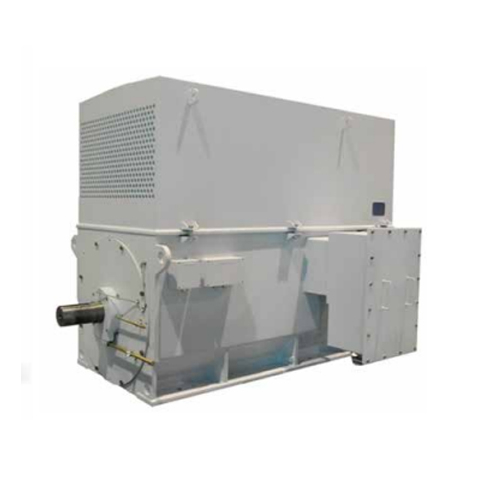

永磁变频直驱系统由永磁变频直驱电动机，专用智能变频控制系统，系统控制装置及冷却系统组成。
①永磁变频电动机通过专用的智能变频控制直接驱动电动机输出扭矩实现带式输送机软启动，实现了带式输送机多电动机驱动的转矩平衡。系统具有低速大转矩突出特点，很好的满足了带式输送机平稳重载启动的需要。 无齿轮箱，简化传动链，有效降低了使用维护成本。
②系统控制装置，永磁变频直驱系统控制装置采用专用的控制箱进行控制，由该控制箱集中控制系统内各设备（包括永磁电动机、专用智能变频器及其冷却系统），并采集处理系统内的各种信息（永磁电动机定子及轴承的温度，各冷却系统的温度、 压力、 湿度等）对系统进行实时保护。 同时控制箱预留多种通讯接口，支持以太网，Modbus、Profibus和远程I/0。
③冷却系统是一种为永磁变频直驱电动机和专用智能控制器使用而研发设计的独立外循环空水冷冷却系统， 是整个SPFD永磁变频直驱系统的重要组成部分。
3)带式输送机用智能永磁变频直驱系统特点
安全可靠
·无减速系统、 直接驱动，系统运行更平稳，振动更小， 噪音更低，可靠性提高;
·变频启动，变频调速，对胶带和设备的冲击减小;
·可控性好，通过变频控制可以实现带式输送机多驱动功率平衡;
·变频器配电抗器和滤波装置，不会冲击电网和干扰其他设备;
免维护
·无减速系统及附属的液压系统，维护量和成本降低;
节能高效
·无减速系统， 机械效率100%。
智能化控制
·系统具备零速满转矩输出特性，实现重载起动;
·具备低速验带功能;
·直接转矩控制，双闭环（速度环、 电流环）调节，实现多驱动平衡；
·变频控制，实现带式输送机的 “ S ” 曲线起动、 停车、 并可根据负载调节胶带运行速度;
4)永磁变频直驱系统与传统驱动系统对比
| 驱动方式 比较项目 | 异步电机+液力耦合器+减速器驱动系统 | 异步电机+CST驱动系统 | 变频器+变频异步电机+减速器驱动系统 | 永磁变频直驱系统 |
| 结构形式 | 电机+ 液力糯合器+ 减速器 | 电机+CST | 变频器+电机+减速器 | DTC变频器+永磁电机 |
软起、软停性能 | 低速性能差 | 低速性能， 一般，可实现软起软停 | 可实现软起、软停 | 可实现低速重载工况下的 S曲线启动 启动时间可调范围宽 软起、软停性能好 |
| 调速性能 | 差 | 一般 | 调速性能好 | 调速精度高 响应速度快， 无极调速 |
多机功率 转矩平衡 | 较差 对多机不能实现功率平衡机械损失大 | 一般 能实现多机平衡 | 能实现双闭环控制 控制精度高 | 能实现双闭环控制 控制精度高 |
| 验带 | 不可以 | 可调验带速 | 可调验带速 | 可调验带速 |
| 功率因数 | 低 | 低 | 较高 | 在宽负载范围均 保持高功率因素 |
| 效率 | 低 | 一般 | 较高 | 在宽负载范围均保持高效率 |
| 运行成本 | 高、需定期换油 | 一般、需定期换油 | 一般、需定期换油 | 低 基本免维护节能效果好 |
| 维护及备件费用 | 维护费用高 | 设备复杂， 维护费用高 | 机械维护成本较高 | 无机械部分维护 电子配件方便 |
| 体积、重量 | 体积大、重量大 | 体积较大 | 标准柜体/重量轻 | 体积小/重量轻 |
| 控制及通讯 | 不能自动控制 | 控制复杂 | 开放式， 标准化通讯接口丰富 | 开放式， 标准化通讯接口丰富 |
二、带式输送机用SPFD系统选型
1)选型说明
①根据用户现场使用环境及电压等级要求， 带式输送机驱动 SPFD系统共分以下四种基本系列：
| 工况要求 | 系统组成 | 电压等级 | 功率范围 |
| 具有隔爆兼本安型要求的煤矿井下使用的低压系列 | TBVF系列矿用隔爆型三相永磁同步变频电动机BPJ1系列矿用隔爆兼本质安全型交流变频器 | 380V/660/1140V | 30kW~1000kW |
| 具有隔爆兼本安型要求的煤矿井下使用的高压系列 | TBVF系列矿用高压隔爆型三相永磁同步变频电动机 BPJV系列矿用隔爆兼本质安全型高压交流变频器 | 3.3kV/6kV/10kV | 220kW~2000kW |
| 一般环境下使用的低压系列 | TPTYC系列三相变频调速永磁同步电动机 BP系列交流变频器 | 380V/660/1140V | 30kW~ 1000kW |
| 一般环境下使用的高压系列 | TPTYC系列高压三相变频永磁同步电动机BPG系列高压交流变频器 | 3.3kV/6kV/10kV | 220kW~2000kW |
②为满足用户对不同外形尺寸要求， 永磁电机对应有S、 M、 L三种不同的机座号。
③除基本机座尺寸外，江苏航天公司的SPFD系统提供专业化个性定制，以满足不同的运输安装要求及现场使用工况。
1)选型说明
①永磁变频电动机选型
确定电机转速
根据计算出的电机转速，选择与之接近的电机额定转速，标准转速有60、75、90、120r/min，若无与之接近的转 速，请联系江苏航天技术部门。
确定电机型号
在实际转速低于电机额定转速时，按照所需转矩选择电机；而在实际转速高于电机额定转速时，按照所需功率选 择电机。 总之，任何情况下都要保证电机在转速范围内有足够的转矩。
确定冷却、 安装方式
主系列采用卧式安装方式， 如需冷却系统等其他安装方式，请联系江苏航天技术部门。
2)永磁变频电动机订货信息
| 型号 | 防爆要求 | 额定电压 | 功率范围 | 转速范围 | 安装方式 | 接线方式 | 防护等级 | 绝缘等级 | 冷却工作 方式制式 | 振动速度 | 噪声标准 | 控制方式 | 使用环境 | ||
| TBVF系列 | 防爆 | 380V 660V 1140V | 30kW ~ 1000kW | 60rpm ~ 120rpm | 卧式安 装或按 客户需 求安装 | Y/△ | IP55 | 180H | 水冷 IC46W | S1 | ≤1.8 | ≤85dB A计权 | 直接转 矩控制/ 矢量控 制 | 海拔不超过1000m; 大气压在80-110kPa; 电动机环境空气温度随季 节变化， 但不超过40℃ (注：如电机在海拔超过 1000m、最高温度高于 +40℃、最低环境空气温 度-15℃的条件下使用时 应按GB755-2008的规定 | |
| 3.3kV 6kV 10kV | 220kW ~ 2000kW | 60rpm ~ 90rpm | Y接 | 155F | mm/s | ||||||||||
| TPTYC 系列 | 非防爆 | 380V 660V 1140V | 30kW ~ 1000kW | 60rpm ~ 120rpm | 卧式安 装或按 | Y/△ | IP55 | 180H | 水冷 IC46W | S1 | ≤1.8 | ≤85dB A计权 | 直接转 矩控制/ 矢量控制 | 或供需双方协商解决。 ) 防爆类可用： 1、在具有甲烷混合物及煤尘爆炸危险的煤矿井下使用; 2、在无破坏金属绝缘气体和蒸汽的环境下使用。 | |
| 3.3kV 6kV 10kV | 220kW ~ 2000kW | 60rpm ~ 90rpm | 客户需 求安装 | Y接 | 155F | mm/s | |||||||||
②永磁变频电动机订货参数
永磁电动机分为隔爆型TBVF系列和非防爆型TPTYC系列。
三、专用变频器选型
BP系列通用型变频器柜
BPJ1系列矿用隔爆兼本质安全型交流变频器
SPFD专用变频器简介
SPFD专用变频器是本公司最新研发生产的永磁直驱系统专用型变频器，其引进国外核心控制技术，采用直接转矩控制/无速度传感器矢量控制，可在无编码器的情况下实现力矩的精确控制。SPFD专用变频器具有效率高、电磁兼容性优越、环境适应能力强等特点，能尽量减少对电网及周围设备的干扰，充分满足各种工况需求。
专用变频器选型
① 电压匹配
选择与电机相同的供电电压等级，SPFD专用变频器有380V、660V、1140V三个电压等级可选。
② 功率匹配
变频器功率≥电机功率×1.12倍
注:变频器为针对皮带机工况设计,满足1.5倍过载1min/10min,2倍过载10s/10min。
③ 能量回馈(选配)
SPFD专用变频器为普通型(两象限)和能量回馈型(四象限)，一般情况下选择普通型，不需注明，在有能量回馈的工况下(比如皮带机下运工况)，应选择能量回馈型变频器。
注：能量回馈型变频器需适配对应型号的矿用隔爆型电抗器和矿用隔爆型滤波电抗器。
④ 变频器订货信息
当您订货时，请根据上述的选型方法，选出最适合您的变频器(变频器柜)型号。如果表中未有您需要的规格，您可致电江苏航天公司进行具体咨询。您订货时至少应提供如下信息。
·SPFD专用变频器的全型号及名称；
·使用工况；
·订购数量。
BP系列通用型变频器柜选型表
| 序号 | 电机功率(kW) | 380V | ||
| 变频器型号 | 变频器功率(kW) | 尺寸 W×H×D (mm) | ||
| 1 | 110 | BP-132/380 | 132 | 1600×800×600 |
| 2 | 132 | BP-160/380 | 160 | 1600×800×600 |
| 3 | 160 | BP-200/380 | 200 | 1800×800×600 |
| 4 | 200 | BP-250/380 | 250 | 2000×1000×600 |
| 5 | 220 | BP-250/380 | 250 | 2000×1000×600 |
| 6 | 250 | BP-315/380 | 315 | 2000×1000×600 |
| 7 | 280 | BP-355/380 | 355 | / |
| 8 | 315 | BP-355/380 | 355 | / |
| 9 | 355 | BP-400/380 | 400 | / |
注：本选型表仅适用于TPTYC系列三相变频调速永磁同步电动机
BPJ1系列矿用隔爆兼本质安全型交流变频器选型表
| 序号 | 电机功率(kW) | 660V | 1140V | ||||||
| 变频器型号 | 功率kW | 尺寸W×H×D(mm) | 重量 (kg) | 交频器型号 | 功率kW | 尺寸W×H×D(mm) | 重量(kg) | ||
| 1 | 55 | / | / | / | / | BPJ1 -75/1140 | 75 | 1425×788×850 | 1023 |
| 2 | 75 | / | / | / | / | BPJ1 -90/1140 | 90 | 1425×788×850 | 1023 |
| 3 | 90 | / | / | / | / | BPJ1-110/1140 | 110 | 1425×788×850 | 1023 |
| 4 | 110 | / | / | / | / | BPJ1-132/1140 | 132 | 1425×788×850 | 1023 |
| 5 | 132 | / | / | / | / | BPJ1-160/1140 | 160 | 1490×842×1060 | 1616 |
| 6 | 160 | BPJ1 -200/660 | 200 | 1265×692.5×1100 | 1120 | BPJ1 -200/1140 | 200 | 1490×842×1060 | 1616 |
| 7 | 200 | BPJ1 -280/660 | 280 | 1265×692.5×1100 | 1120 | BPJ1-250/1140 | 250 | 1490×842×1060 | 1616 |
| 8 | 220 | BPJ1 -280/660 | 280 | 1265×692.5×1100 | 1120 | BPJ1-250/1140 | 250 | 1490×842×1060 | 1616 |
| 9 | 250 | BPJ1 -280/660 | 280 | 1265×692.5×1100 | 1120 | BPJ1-315/1140 | 315 | 1490×842×1060 | 1616 |
| 10 | 280 | BPJ1 -355/660 | 355 | 1265×692.5×1100 | 1120 | BPJ1-315/1140 | 315 | 1490×842×1060 | 1616 |
| 11 | 315 | BPJ1 -355/660 | 355 | 1265×692.5×1100 | 1120 | BPJ1-400/1140 | 400 | 1970×888×1230 | 3238 |
| 12 | 355 | BPJ1 -400/660 | 400 | 1265×692.5×1100 | 1120 | BPJ1-400/1140 | 400 | 1970×888×1230 | 3238 |
| 13 | 400 | / | / | / | / | BPJ1-500/1140 | 500 | 1970×888×1230 | 3238 |
| 14 | 450 | / | / | / | / | BPJ1-500/1140 | 500 | 1970×888×1230 | 3238 |
| 15 | 500 | / | / | / | / | BPJ1-560/1140 | 560 | 1970×888×1230 | 3238 |
| 16 | 560 | / | / | / | / | BPJ1-630/1140 | 630 | 1970×888×1230 | 3238 |
| 17 | 630 | / | / | / | / | BPJ1-710/1140 | 710 | 2200×900×1600 | 3750 |
| 18 | 710 | / | / | / | / | BPJ1-800/1140 | 800 | 2200×900×1600 | 3750 |
| 19 | 800 | / | / | / | / | BPJ1 -1000/1140 | 1000 | 2200×900×1600 | 3750 |
注：本选型表仅适用于TBVF系列矿用隔爆型三相永磁同步变频电动机
BPJ1系列矿用隔爆兼本质安全型交流变频器选型表
| 序号 | 电机功率(kW) | 1140V | |||||
| 变频器型号 | 电抗器型号 | 变频器功率(kW) | 尺寸 WxH×D (mm) | 重量(kg) | |||
| 1 | 315 | BPJ1-400/1140K | DKB1-560/1140L | DKB1-560/1140 | 400 | 2390×1230×783 | 3086.5 |
| 2 | 355 | BPJ1-400/1140K | DKB1-560/1140L | DKB1-560/1140 | 400 | 2390×1230×783 | 3086.5 |
| 3 | 400 | BPJ1-500/1140K | DKB1-560/1140L | DKB1-560/1140 | 500 | 2390×1230×783 | 3086.5 |
| 4 | 450 | BPJ1-500/1140K | DKB1-560/1140L | DKB1-560/1140 | 500 | 2390×1230×783 | 3086.5 |
| 5 | 500 | BPJ1-560/1140K | DKB1-630/1140L | DKB1-630/1140 | 560 | 2390×1230×783 | 3086.5 |
| 6 | 560 | BPJ1-630/1140K | DKB1-630/1140L | DKB1-630/1140 | 630 | 2390×1230×783 | 3086.5 |
注： 本选型表仅适用于有能量回馈工况下的TPTYC系列三相变频调速永磁同步电动机
DKB1系列矿用隔爆型滤波电抗器/矿用隔爆型电抗器选型表
| 变频器型号 | 电抗器型号 | 1140V | |||||||
| 矿用隔爆型滤波电抗器型号 | 尺寸 WxH×D (mm) | 重量(kg) | 矿用隔爆型滤波电抗器型号 | 尺寸WxH×D (mm) | 重量(kg) | ||||
| BPJ1-400/1140K | 400 | DKB1-560/1140L | 1432×763.5×767 | 1215 | DKB1-560/1140 | 1432×688.5×867 | 1410 | ||
| BPJ1-500/1140K | 500 | OKB1-560/1140L | 1432×763.5×767 | 1215 | DKB1-560/1140 | 1432×688.5×867 | 1410 | ||
| BPJ1-560/1140K | 560 | DKB1-630/1140L | 1432×763.5×767 | 1215 | DKB1-630/1140 | 1432×688.5×867 | 1410 | ||
| BPJ1-630/1140K | 630 | DKB1-630/1140L | 1432×763.5×767 | 1215 | DKB1-630/1140 | 1432×688.5×867 | 1410 | ||
四、系统控制装置
概述
SPFD控制系统采用专门的控制箱进行控制，由该控制箱集中控制系统内各设备（主要包括永磁电机、 变频器及其冷却系统），并采集处理系统内各设备的信号（主要包括永磁电机定子及轴承温度、 永磁电机及变频器冷却系统温度、 压力、 流量等）对系统进行实时保护。 用户只需根据该控制箱的反馈信号给出起停命令即可，控制箱自动根据程序起停相应设备，实时对系统进行监控及保护，并将系统状态输出。 可以很大程度上方便用户使用SPFD系统，减少工作量，快速衔接。 同时控制箱预留多种通讯接口，支持多种网络， 包括工业以太网、 Modbus、Profibus和远程I/0等。
控制箱核心部件由触摸屏＋可编程控制器（以下简称PLC）构成。 PLC主要负责整个系统的连锁控制，现场的各种连锁保护信号和设备状态信号全部引入PLC输入点，由PLC根据操作指令逻辑运算后输出信号对现场设备进行起停控制。 系统状态及参数通过触摸屏实时显示，方便用户及时了解系统状况。
控制箱的控制方式
控制箱具备远控、 手动及闭锁三种控制方式：
①远控：本系统接收来自皮带机主控等远程信号的控制指令，自动按程序启停所有设备。
②手动：主要用于设备调试阶段，亦可作为临时生产的应急措施，由控制箱上的按钮实现所有设备开停。
③闭锁：禁止起动。
