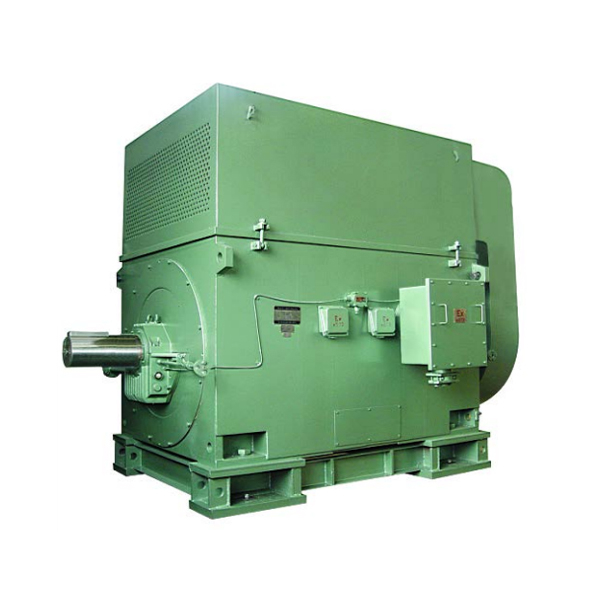

YAKK 增安防爆电动机简介
本系列电动机符合GB3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB3836.3-2010《爆炸性环境 第3部分：由增安型“e”保护的设备》的规定。同时符合GB755-2000《旋转电机 定额和性能》，电机效率值符合国家GB30254-2013高压三相笼型异步电动机2级能效等级的规定。
1、本系列电动机制成增安型ExeIICT3 Gc，分别适用于工厂中引燃温度为T3组的气体、蒸气或雾状的可燃物质与空气构成的爆炸性环境的设备上。
2、本系列电动机主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等爆炸性气体环境中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
YAKK 增安防爆电动机 型号的含义
YAKK 增安防爆电动机系列型谱
YAKK系列电动机（机座号355～1000）机座、功率及转速对应关系（3kV、6kV）IC611、IC616（见表1 ）。
表1
机座号 | 同 步 转 速 （r/min） | ||||||||
3000 | 1500 | 1000 | 750 | 600 | 500 | 428 | 375 | 333 | |
| 功 率 （kW） | |||||||||
1 355 2 3 4 | 185 200 220 250 | 185 200 220 | — | — | — | — | — | — | — |
1 2 400 3 4 5 6 | 280 315 355 400 — | 250 280 315 355 400 — | 185 200 220 250 280 315 | — — — 185 200 220 | — | — | — | — | — |
1 2 450 3 4 5 | 450 500 560 630 — | 450 500 560 630 — | 355 400 450 500 — | 250 280 315 355 — | 185 200 220 250 280 | — — — 185 200 | — | — | — |
1 500 2 3 4 5 | 710 800 900 1000 | 710 800 900 1000 | 560 630 710 800 | 400 450 500 560 | 315 355 400 450 | 220 250 280 315 | 185 200 220 250 | 185 200 220 — | — |
1 560 2 3 4 | 1120 1250 1400 — | 1120 1250 1400 — | 900 1000 1120 — | 630 710 800 — | 500 560 630 710 | 355 400 450 500 | 280 315 355 400 | 250 280 315 — | 185 200 220 250 |
1 630 2 3 4 5 6 | 1600 1800 2000 2240 — — | 1600 1800 2000 2240 — — | 1250 1400 1600 1800 — — | 900 1000 1120 1250 — | 800 900 1000 1120 — — | 560 630 710 800 900 — | — 450 500 560 630 710 | — 355 400 450 500 560 | — 280 315 355 400 450 |
1 710 2 3 4 5 6 | — — — — — — | 2500 2800 3150 — — — | 2000 2240 2500 — — — | 1400 1600 1800 - - — | - - - - — — | - - - - — — | - - - - — — | - - - - — — | - - - - — — |
1 800 2 3 4 5 6 | — — — — — — | 3550 4000 4500 — — — | 2800 3150 3550 4000 — — | 2000 2240 2500 2800 - — | - - - - — — | - - - - — — | - - - - — — | - - - - — — | - - - - — — |
1 900 2 3 4 5 6 | — — — — — — | 5000 5600 6300 — — — | 4500 5000 5600 — — — | 3150 3550 4000 - - — | - - - - — — | - - - - — — | - - - - — — | - - - - — — | - - - - — — |
1 1000 2 3 4 5 6 | — — — — — — | 7100 8000 9000 — — — | 6300 7100 8000 - — — | 4500 5000 5600 6300 - — | - - - - — — | - - - - — —— | - - - - — — | - - - - — — | - - - - — — |
YAKK系列电动机（机座号355～1000）机座号、功率及转速对应关系（10kV）IC611、IC616见表2。
表2
机座号 | 同 步 转 速 （r/min） | ||||||||
3000 | 1500 | 1000 | 750 | 600 | 500 | 428 | 375 | 333 | |
| 功 率 （kW） | |||||||||
1 2 3 450 4 5 6 7 8 | 200 220 250 280 315 355 400 450 | 200 220 250 280 315 355 400 450 | — — 200 220 250 280 315 | — | — | — | — | — | — |
1 2 500 3 4 5 6 7 | 500 560 630 710 800 — | 500 560 630 710 800 — | 355 400 450 500 560 — | 200 220 250 280 315 355 400 | — — — 220 250 280 | — | — | — | — |
1 2 560 3 4 5 | 900 1000 1120 — — | 900 1000 1120 — — | 630 710 800 900 — | 450 500 560 630 — | 315 355 400 450 500 | 220 250 280 315 355 | — — 220 250 280 | — — — — 220 | — |
1 2 630 3 4 5 6 | 1250 1400 1600 — — — | 1250 1400 1600 1800 2000 — | 1000 1120 1250 1400 | 710 800 900 1000 | 560 630 710 800 900 1000 | 400 450 500 560 630 710 | 315 355 400 450 500 560 | 250 280 315 355 400 450 | — 220 250 280 315 355 |
1 2 710 3 4 5 6 | — — — — — — | 2240 2500 2800 - - — | 1600 1800 2000 2240 | 112 1250 1400 1600 | |||||
1 2 800 3 4 5 6 | — — — — — — | 3150 3550 4000 - - — | 2500 2800 3150 | 1800 2000 2240 | |||||
1 2 900 3 4 5 6 | — — — — — — | 4500 5000 5600 - - — | 3550 4000 4500 | 2500 2800 3150 | |||||
1 2 1000 3 4 5 6 | — — — — — — | 6300 7100 8000 - - — | 5000 5600 6300 7100 | 3550 4000 4500 5000 5600 | |||||
YAKK 增安防爆电动机 现场运行条件
a） 正常电动机海拔高度不超过1000m。
b） 最高环境空气温度不超过40℃。
c） 最低环境空气温度不低于－15℃，滑动轴承或空水冷却电动机的最低环境空气温度应不低于0℃。
d） 电压及频率的容差值：
根据GB 755中的规定，电动机可以在区域A（电压为额定值的±5％以内，频率为额定值的±2％以内）内连（续）运行，并实现其基本功能，但其性能与额定电压和频率（见图2中的定额点）时的性能可能呈现某些差异，温升可能较额定电压和频率时高。如电动机在区域A的边界上运行，温度可能要超过在额定点时10℃。
电动机可以在区域B（电压为额定值的±10％以内，频率为额定值的＋3％～－5％以内）内运行，并实现其基本功能，但其性能与额定电压和频率时的差异将大于在区域A内运行的电动机，温升可能较额定电压和频率时高，并很可能高于区域A。不推荐在区域B的边界上持（续）运行。
电动机的其余电气运行条件按GB755。
YAKK 增安防爆电动机 产品特点
电动机采用国际流行的箱式结构，机座用钢板焊接，重量轻、刚度好。电动机顶部安装封闭式空/空冷却器（YAKK），卸下冷却器可观察或接触电机内部，安装和维修方便。
定子采用外装压结构，定子绕组采用F级绝缘材料，温升按B级考核，端部有可靠的固定及绑扎，并采用真空压力浸渍无溶剂漆工艺（VPI）处理。因此电动机的绝缘性能优良可靠，机械强度高，防潮能力强。
转子采用鼠笼式结构，提高精度校验动平衡，电机运转平稳，振动小。
根据不同的功率和转速，轴承有滚动轴承和滑动轴承两种形式，滚动轴承两端设有不停机注排油装置，可定期补充润滑脂，滑动轴承为端盖式滑动轴承，采用强制供油润滑，无压回油，同时采取了防止轴电流产生的措施。
主接线盒防护等级为IP54（也可制成IP55），一般装于电机右侧(从电动机主轴伸端看)，也可按订货要求装于电机左侧。电动机引出三个接线端子(U、V、W)和一个接地端子，端子均被夹紧固定在接线板上。接线端子采用高压绝缘端子，电气间隙和爬电距离符合GB3836. 3的规定。
根据用户要求，可在定子绕组，轴承等重要部位加测温装置，可在电机内部加设加热器。
