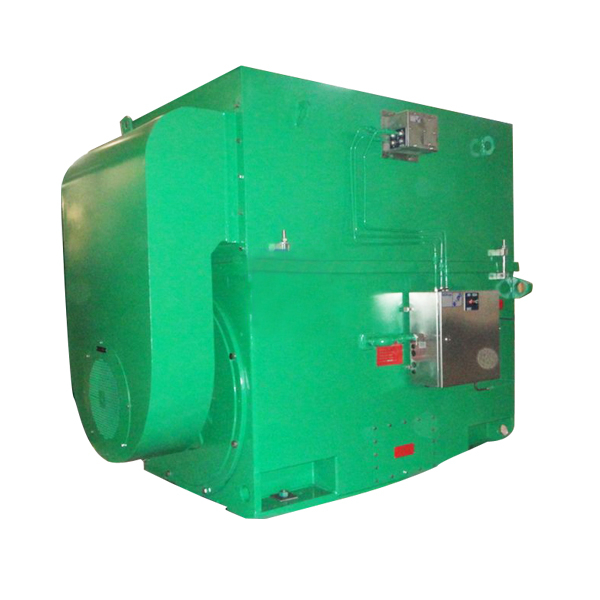

YZYKK 正压防爆电动机简介
YZYKK系列正压外壳型高压高效率三相异步电动机是我公司采用国际先进技术,结合我公司几十年生产高压电动机的实践经验而设计制造的防爆系列产品,本产品具有结构紧凑、重量轻、高效、节能、噪声低、振动小、可靠性高、使用寿命长、安装维护方便等优点,效率值符合国家GB30254-2013高压三相笼型异步电动机2级能效等级的规定,其正压防爆技术为国内首创,电机采用国际知名的换气及泄漏补偿系统,保证电机起动时,电机内腔可燃性气体在得到有效的置换后(否则装置发出互锁信号不允许电机起车),装置给出开车信号,电机自动进入泄漏补偿状态,运行期间补偿系统自动保持内腔合适的压力,防止可燃性气体进入壳体内部,当出现压力偏低或失压状态时,如不能保证正常的泄漏补偿,系统自动报警可切断系统电源或发出警报。通过以上措施,使电机的可靠性进一步提升,实现了自动控制与综合保护的完美结合。
该系列产品主要适用于石油、化工、煤炭、电站、冶金、交通运输、纺织、医药、粮食加工等行业中的风机、水泵、压缩机、破碎机、切屑机床、运输机械等通用机械设备或其它类似机械设备。
本系列电动机的防爆性能符合GB 3836.1-2010 《爆炸性环境 第1部分:设备 通用要求》和GB 3836.5-2004 《爆炸性气体环境用电气设备 第5部分:正压外壳型 “p”》的规定。电动机基本性能符合GB 755-2008《旋转电机 定额和性能》。电机可制成正压外壳型Expx和Expz两种防爆型式,Expx防爆型式可用于1区和2区,Expz防爆型式可用于2区,两种防爆型式分别适用于工厂中引燃温度为T1、T2、T3、T4组的气体、蒸气或雾状的可燃气体与空气形成的爆炸性气体环境,其中正压外壳型Expx还可用于I类设备上。
本样本所涵盖的电机的基本数据如下:
机座号:315mm -630mm;
同步转速:3000r/min、1500 r/min 、1000 r/min、750 r/min 、600 r/min、500 r/min;
额定电压:6kV、10kV(也可按订货要求制造其它电压的电动机);
额定频率:50Hz(也可按订货要求制造60Hz的电动机(2极电机除外));
功率范围:160kW -4500kW;
YZYKK 正压防爆电动机 结构特点
电动机采用箱形结构,机座由钢板焊接成箱形,重量轻、刚度好。电机顶部安装空-空冷却器,并带有进出风温度表。
定子采用外装压结构,定子绕组采用155(F)级绝缘,10kV电动机采用可靠的防电晕措施,绕组端部有可靠的固定及绑扎,并采用真空压力浸渍无溶剂漆工艺(VPI)处理,因此电动机的绝缘性能好,机械强度高,防潮能力强,使用寿命长。
鼠笼转子采用先进可靠的铸铝工艺或焊接工艺制造而成,并经过动平衡校验,因此电动机运行平稳可靠。
轴承采用滚动轴承和滑动轴承两种形式,由电动机功率大小和转速高低而定,其防护等级为IP54或IP55,滚动轴承设有不停机注排油装置。
主接线盒置于电动机右侧(从轴伸端看),也可按用户要求置于左侧,接线盒的内外均设有单独的接地端子,功率≥2000kW时,电机设有中性点接线盒。
在定子绕组、轴承等重要部位加设测温装置,便于远距离监控,以保证电动机安全可靠地运行。
电机装设有换气及泄漏补偿装置,在电机起动前,电机内腔可燃性气体得到有效的置换(否则装置互锁信号不允许电机起车)后,装置给出开车信号,电机进入自动泄漏补偿状态,运行期间自动保持内腔合适的压力(最低正压值至少应高于外部压力50Pa),防止可燃性气体进入壳体内部,当出现压力偏低或失压状态时,不能保证正常的泄漏补偿时,系统自动报警或切断系统电源。
YZYKK 正压防爆电动机 采用的标准
GB 755-2008 旋转电机 定额和性能(neq IEC60034-1:1993)
GB/T 997-2008 旋转电机结构型式、安装型式及接线盒位置的分类(eqv IEC 60034-7:2001)
GB/T 1993-1993 旋转电机冷却方法(eqv IEC60034-6:1991)
GB 3836.1-2010 爆炸性环境 第1部分:设备 通用要求(IEC 60079-0-2007,EQV)
GB 3836.2-2010 爆炸性环境 第2部分:由隔爆外壳“d”保护的设备 (IEC 60079-1-2007,EQV)
GB 3836.3-2010 爆炸性环境 第3部分:由增安型“e”保护的设备 (IEC 60079-7-2006,EQV)
GB 3836.5-2004 爆炸性气体环境用电气设备 第5部分:正压外壳型“p” (IEC 60079-2-2001,MOD)
GB/T 4772.2 旋转电机尺寸和输出功率等级 第2部分: 机座号355-1000 和凸缘号1180-2360 (idt IEC 60072-2:1990)
GB/T 4942.1-2006 旋转电机整体结构的防护等级(IP代码)(idt IEC60034-5:2000)
GB 10068-2008 轴中心高为56mm及以上电机的机械振动 振动的测量、评定及限值(idt IEC60034-14:2007)
GB 10069.3-2008 旋转电机噪声测定方法及限值 第3部分:噪声限值(neq IEC60034-9)
YZYKK 正压防爆电动机 型号的含义
额定电压及额定频率
电动机额定电压有6kV、10kV两种,电源的额定频率为50Hz。
热分级及温升限值
电动机的绝缘等级为155(F)级,按130(B)级考核时温升限值为80K。
轴承结构形式及温度限值
轴承结构分为滚动轴承和滑动轴承两种结构,具体采用何种结构形式,详见外形及安装尺寸数据表,滑动轴承结构正常产品为强制润滑,也可根据需要制成自润滑。滑动轴承强制润滑时,轴承报警温度为75℃,停机温度为80℃,滚动轴承和滑动轴承自润滑时,轴承报警温度为90℃,停机温度为95℃。
防爆标志
在说明正压外壳型电机的防爆标志的选择之前,首先要对防爆区域用图解法进行简单的说明,具体见图1。
图1 防爆区域及电机的防爆类型
按GB 3836.5-2004 《爆炸性气体环境用电气设备 第5部分:正压外壳型“P”》中关于正压外壳型电机的防爆标志的分类,正压外壳型电机的防爆标志按下列进行选择:
用于I类设备(煤矿用电气设备)时:ExPxI;
用于1区爆炸性气体环境时: ExPxⅡCT1~T4、ExdepxⅡCT1~T4、ExdpxⅡCT1~T4、ExepxⅡCT1~T4;
用于2区爆炸性气体环境时: ExpzIICT1~T4、ExdepzⅡCT1~T4、ExdpzⅡC T1~T4、Exepz CT1~T4;
分别适用于工厂中引燃温度为T1、T2、T3、T4组的气体、蒸气或雾状的可燃气体与空气形成的爆炸性气体环境的设备上,适用于1区爆炸性气体环境的电机也可用于2区爆炸性气体环境。
防护等级
电机的防护等级: IP54、IP55。
冷却方式
电动机的冷却方式为IC611、IC616。
气候防护类型及使用环境条件
湿热型,有气候防护场所(TH);湿热型,无气候防护场所(THW);
干热型,有气候防护场所(TA);干热型,无气候防护场所(TAW);
热带型,有气候防护场所(T);热带型,无气候防护场所(TW);
户外防轻腐蚀型(W);
户外防中等腐蚀型(WF1);
户外防强腐蚀型(WF2);
户内防中等腐蚀型(F1);
户内防强等腐蚀型(F2);
上述防护类型标注于电动机型号的后面,例如:YZYKK560-4WF1。
接线方式
Y形接法。
电缆引入装置
电机正常情况下提供橡套电缆装置,可根据用户需要提供钢管布线装置或铠装电缆装置。
工作制
工作制均为S1连续工作制,也可根据用户需求制成断续工作制。
性能指标容差
效率η:-10%(1-η);
功率因数cosφ:-(1-cosφ)/6 ;
最小绝对值0.02;
最大绝对值0.07;
堵转电流:电流保证值的+20%;
堵转转矩:转矩保证值的-15%;
最小转矩:转矩保证值的-15%;
最大转矩:转矩保证值的-10%。
现场运行条件
1、海拔高度不超过1000m。
2、环境空气温度不超过40℃。
3、环境空气温度不低于-15℃,带滑动轴承或空水冷却电动机的环境温度应不低于0℃。
4、电压及频率的容差值:
电动机可以在电压为额定值的±5%以内,频率为额定值的±2%以内连续运行,并实现其基本功能,但其性能与额定电压和频率时的性能可能呈现某些差异,温升可能较额定电压和频率时高。
电动机可以在电压为额定值的±10%以内,频率为额定值的+3%~-5%以内运行,并实现其基本功能,但其性能与额定电压和频率时的性能可能呈现某些差异,温升可能较额定电压和频率时高。
电动机的其他电气运行条件按GB755。
起动要求
被传动机械为水泵、风机类设备时,起动时必须满足用户的电网应保证电动机在起动过程中的电动机端电压不低于额定电压的85%。
在上述条件下,电动机允许在实际冷状态下连续起动两次,或者在电动机热状态下起动一次,电动机在两次起动之间应自然停车,额外的再次起动电动机应在停机1h以后。
负载联接
通常电动机与被驱动负载采用弹性联接。
测量与保护
1、电机带有轴承测温、定子测温等测量装置,测温元件为铂热电阻Pt100,输出信号均为电阻信号,定子、轴承测温接线图见图2。
图2 定子轴承测温接线图
2、电动机安装有防冷凝的空间加热器,电源电压为交流220V,加热器接线图见图3。
图3 加热器接线图
3、当电动机功率≥2000kW时,为便于用户进行差动保护,电机带中性点接线盒。
