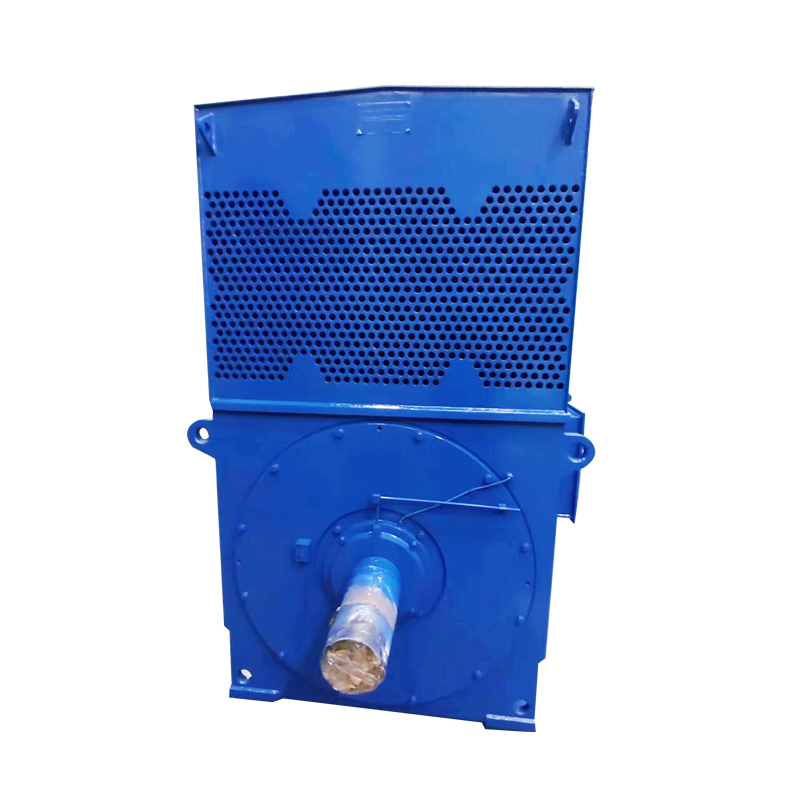

YTM/YHP/YMPS 磨煤机电机

磨煤机电机产品代号：

YTM：衷示简式磨煤机用笼型异步电动机

YHP：表示碗式HP磨煤机用笼型异步电动机

YMPS：农示碗式MPS磨煤机用笼和异步电动机

磨煤机电机规格代号：

用中心高（mm）—极数表示。

示例：YTM500—6 YHP56O—8

1、电动机的外壳防护等级为IP54（见GB/T 4942.1）,如防护尊级高于IP54时.用户应与制造厂协商。

2、 电动机的冷却方法为IC511、IC611或IC81W （见GB/T 1993）•

3、电动机的结构及安装型式为IMB3 （见GB/T997）。

4、电动机的定额是以连续工作制（S1）为基准的连续定额。

5、电动机的额定频率为50Hz.额定电压为6000V或3000V。

6、电动机的使用系数为1.0,当使用系数为1丄5时，用户应与制造厂协商•

7、电动机的额定功率等级为：

160kW,l85kW,200kW，220kW,250kW,280kW,315kW,355kW,400kW,450kW,500kW,560kW,630kW,710kW,800kW, 900kW,lOOOkW,1120kW,1250kW,1400kW,1600kW,1800kW。

8、电动机的同步转速为：1000r/min，750r/min，600r/min。

9、电动机尺寸及公差，

10、中心高为：355mm，400mm，450mm，500mm，560mm，630mm，710mm，800mm。

磨煤机电机系列 型谱见表 1、2、3

表1  YTM 系列(6kV)电动机型谱

表2  YHP系列(6kV)电动机型谱

表3  YMPS系列(6kV)电动机型谱
